製品仕様
薬品など、容器やバルブに耐薬品性が求められる液体には、ボールバルブタイプをご使用ください。
容器・蓋…SUS304
空気抜…ポリアセタール
パッキン…シリコンゴム（食品衛生法適合品）【PQA】
ロックナット…黄銅
横水栓（蛇口）…呼び13/青銅+メッキ
Oリング…NBR
平鋼脚…SUS304/板厚3mm/幅25mm/本数3本/φ10mm穴付
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※容器サイズによりキャッチクリップの数が異なります。
JAN: 4573556902242

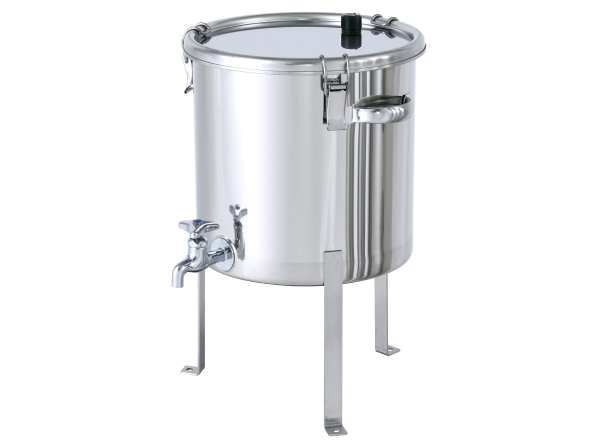

○ウォータージャグのように、欲しいときに蛇口をひねるだけで給水できます。
○蓋にある空気抜を操作するだけで、蓋を開けることなく密閉状態を解除でき、スムーズに液体を排出できます。
○容器はパッキン付きで、保管や持ち運びの際に中身の飛散やホコリの侵入を防ぐ密閉タイプです。
○背の高いビーカー・ボトルにも給水できるように、ノズルまでの高さを200mmにしました。
○脚には10mmの穴が空いているため、アンカーやネジで固定することもできます。
脚のないタイプもあります。残量が一目でわかるレベル計付きの製品もあります。

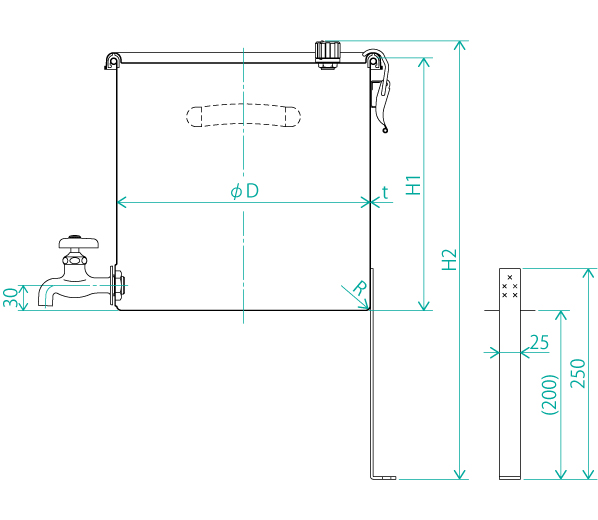

寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 全高 | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | H2 | t | 日 | |
| CTH-W-AIB-FL-18 | 4 | 2.2 | 180 | 180 | 396 | 0.7 | 20 |
| CTH-W-AIB-FL-21 | 7 | 2.5 | 210 | 210 | 430 | 0.7 | 20 |
| CTH-W-AIB-FL-24 | 10 | 3.0 | 240 | 240 | 461 | 0.7 | 20 |
| CTH-W-AIB-FL-27 | 15 | 3.6 | 270 | 270 | 490 | 0.8 | 20 |
| CTH-W-AIB-FL-30 | 20 | 4.1 | 300 | 300 | 520 | 0.8 | 20 |
| CTH-W-AIB-FL-33 | 25 | 4.9 | 330 | 330 | 550 | 0.8 | 20 |
| CTH-W-AIB-FL-36 | 36 | 6.1 | 360 | 360 | 580 | 0.9 | 20 |
- 耐熱温度はどのくらいですか？
0～80℃です。
