製品仕様
容器本体・脚…SUS304
蓋【MF】…SUS304
取っ手・キャッチクリップ…SUS304
キャスター…SUS＋ウレタン車（内ストッパー付2個）
パッキン…シリコンゴム【PQA】（食品衛生法適合品）
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
JAN: 4582136044210

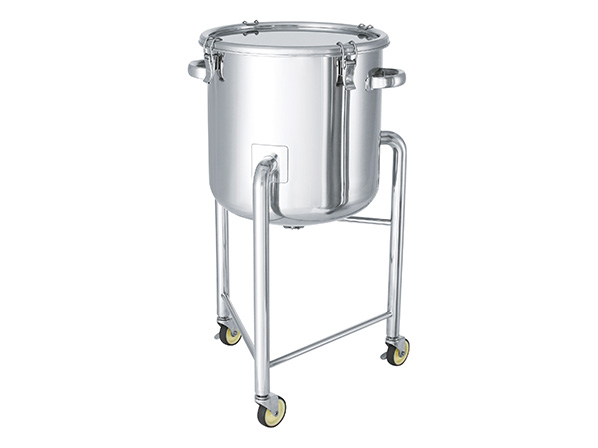

○底板が鏡板形状になっている為、液等の内容物がスムーズに排出出来ます。
○キャスター脚が付いているので、容器ごと工程間での移動が出来ます。
○鏡板型容器の下に、受け（小分け）用の別容器が入るスペースがあります。
○底板が鏡板形状の為、洗浄が簡単に行えます。
○鏡板底は、撹拌機での撹拌に向いています。
○受注生産品ですので、「寸法」「材質」変更や、用途に合わせ特注加工が出来ます。
ドレン排出口の変更が可能です
容器の底が丸くお椀のような形状（鏡板・鏡底）になっている為、
撹拌性や排出性に優れています。
ドレン排出口は変更可能
内容物や配管に合わせて、排出口の
「種類」や「サイズ」を変更できます。
ニップル、フランジ等へ継手の変更可能
お客様ご指定の継手での製作も可能です。
各種バルブを取り付けできます

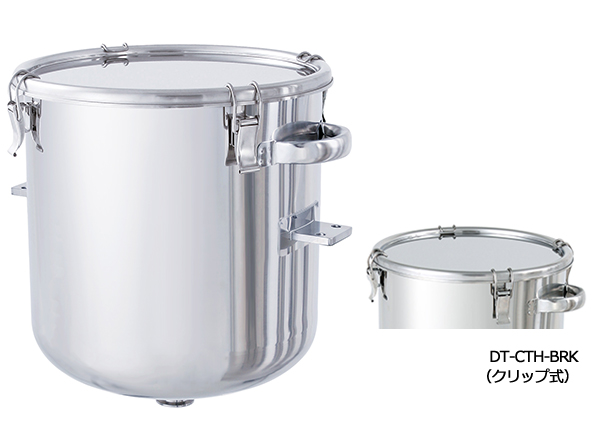

【新製品】容器と架台が分離できるステンレス容器
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 容器高 | ドレン高 | 全高 | ドレン | 板厚 | 脚本数 | 納期 | 質量 | 脚幅 | 許容荷重 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | H1 | H2 | H3 | サイズ | ｔ | 本 | 日 | ㎏ | W | ㎏ | ||
| DT-CTH-L-36 | 35 | 360 | 430 | 400 | 830 | 1.5S | 1.2 | 3 | 20 | 10 | 454 | 122 | ○ |
| DT-CTH-L-39 | 45 | 387 | 470 | 400 | 870 | 1.5S | 1.2 | 3 | 20 | 11 | 478 | 122 | ○ |
| DT-CTH-L-43 | 60 | 430 | 505 | 400 | 905 | 2S | 1.2 | 3 | 20 | 13 | 515 | 122 | ○ |
| DT-CTH-L-47 | 80 | 470 | 555 | 400 | 955 | 2S | 1.5 | 4 | 25 | 18 | 491 | 259 | ○ |
| DT-CTH-L-47H | 100 | 470 | 670 | 400 | 1070 | 2S | 1.5 | 4 | 25 | 21 | 491 | 259 | ○ |
| DT-CTH-L-565 | 150 | 565 | 695 | 400 | 1095 | 2S | 1.5 | 4 | 25 | 28 | 579 | 390 | ○ |
| DT-CTH-L-635 | 200 | 635 | 755 | 400 | 1155 | 2S | 1.5 | 4 | 25 | 31 | 628 | 390 | ○ |
| DT-CTH-L-635H | 250 | 635 | 915 | 400 | 1315 | 2S | 1.5 | 4 | 25 | 35 | 628 | 390 | ○ |
| DT-CTH-L-77 | 300 | 770 | 780 | 400 | 1180 | 2S | 2.0 | 4 | 35 | 56 | 788 | 816 | ○ |
| DT-CTH-L-100 | 400 | 1000 | 670 | 400 | 1070 | 2S | 2.0 | 4 | 35 | 80 | 976 | 1142 | ○ |
| DT-CTH-L-100H | 500 | 1000 | 800 | 400 | 1200 | 2S | 2.0 | 4 | 35 | 87 | 976 | 1142 | ○ |
- 容器の材質は変更出来ますか？
出来ます。SUS316Lがあります。
- パッキンはシリコン以外の材質がありますか？
フッ素ゴム、クロロプレンゴム、NBR、EPT、PTFEなどの材質があります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理もあります。
- ドレンノズルは変更出来ますか？
サイズ違いやニップル、ソケット等に変更出来ます。
