製品仕様
【DT-ST-TJJ-L】仕様
容器本体・ジャケット…SUS304
蓋・脚・取っ手…SUS304
キャスター… SUS＋ウレタン車（内ストッパー付2 個）
ジャケット部ノズル…1S ヘルール

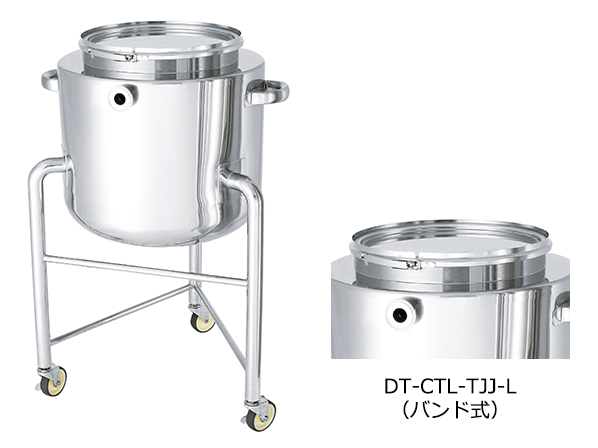

【DT-CTL-TJJ-L】仕様
容器本体・ジャケット…SUS304
蓋・脚・取っ手…SUS304
レバーバンド…SUS304
パッキン… シリコンゴム（食品衛生法適合品）
キャスター… SUS＋ウレタン車（内ストッパー付2 個）
ジャケット部ノズル…1S ヘルール
※加熱時や冷却時は必ず蓋を開放した状態でご使用ください。
【共通仕様】
●断熱材材質：グラスウール
●表面処理：内外面バフ研磨
●使用条件
本体（内槽）：大気圧（加減圧不可）
本体使用温度：内容液沸点未満
ジャケット（外槽）：0～0.18MPa（30～36サイズ）/0～0.16MPa（39～47Hサイズ）
ジャケット使用温度：冷水～温水
●耐圧検査書付
容量：20L、25L、35L、45L、60L、80L、100L その他の容量も製作できます。
JAN: 4589691038821
○ジャケット部の外側にグラスウールを閉じ込めた断熱槽を設け、保温・保冷効果を高めています。
○通常のジャケット容器に比べて放熱が少なく、周辺温度の変化を抑制し、火傷や結露の対策にもなります。
○ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。
○ジャケット部のみ、圧力（0～0.18MPa/サイズにより異なる）がかかる際も使用できます。
○内槽は、液体の攪拌や排出に適した鏡板形状です。
○容器下部の排出口の下には、受け（小分け）用の別容器を置くことができます。
○【DT-ST-TJJ-L】はかぶせ蓋タイプ、【DT-CTL-TJJ-L】はレバーバンドで密閉できるタイプです。
○受注生産品ですので、内容物や用途に合わせてオーダーメイドできます。
断熱槽付きジャケット容器のメリット
断熱槽のないジャケット容器に比べて
・内容液の保温や保冷の効率がアップする。
・周辺温度の影響を受けにくくなる。また周辺温度への影響を抑えることができる。
・加温時：容器の表面を触れることによる火傷などの事故の対策になる。
・冷却時：容器の表面にできる結露を抑えることができる。
鏡板型容器とは？
容器の底が丸くお椀のような形状（鏡板・鏡底）になっているステンレス容器のことを鏡板型容器といいます。
丸みのある底形状は、平底に比べて撹拌性や排出性に優れており、材料の一時貯蔵や撹拌混合などの工程に適しています。
その他の鏡板型容器のラインナップはこちら
排出口（ドレン）はカスタマイズできます
継手の種類やサイズは変更できます
内容物や配管に合わせて、排出口の「種類」や「サイズ」を変更できます。
お客様ご指定の継手での製作も可能です。
バルブの取り付けも承ります
蓋もカスタマイズできます
容器本体だけでなく、蓋もオーダーメイドで製作することができます。ご希望の仕様をお知らせください。
キャッチクリップ式も製作できます
型式【DT-CTH-TJJ-L】
※仕様上、ジャケットの高さが低くなります。
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内径 | 内径 | 高さ | 高さ | 高さ | 板厚 | 板厚 | 板厚 | ドレン | 許容荷重 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | D3 | H1 | H3 | H4 | t1 | t2 | t3 | サイズ | kg | 日 | |
| DT-CTL-TJJ-L-30 | 20 | 26 | 300 | 360 | 430 | 405 | 805 | 367 | 1.5 | 1.2 | 1.2 | 1.5S | 122 | 35 |
| DT-CTL-TJJ-L-33 | 25 | 28 | 330 | 387 | 470 | 415 | 815 | 376 | 1.5 | 1.2 | 1.5 | 1.5S | 259 | 35 |
| DT-CTL-TJJ-L-36 | 35 | 33 | 360 | 430 | 500 | 455 | 855 | 414 | 1.5 | 1.2 | 2.0 | 1.5S | 259 | 35 |
| DT-CTL-TJJ-L-39 | 45 | 34 | 387 | 430 | 500 | 495 | 895 | 445 | 1.5 | 1.2 | 2.0 | 1.5S | 259 | 35 |
| DT-CTL-TJJ-L-43 | 60 | 47 | 430 | 470 | 565 | 531 | 930 | 477 | 2.0 | 1.5 | 1.5 | 2S | 390 | 35 |
| DT-CTL-TJJ-L-47 | 80 | 58 | 470 | 565 | 635 | 586 | 985 | 541 | 2.0 | 1.5 | 1.5 | 2S | 490 | 35 |
| DT-CTL-TJJ-L-47H | 100 | 67 | 470 | 565 | 635 | 701 | 1100 | 656 | 2.0 | 1.5 | 1.5 | 2S | 490 | 35 |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- キャッチクリップ式密閉容器（底鏡板タイプ）【採用事例】液体と粉体の混合生成に使用するステンレス容器
医薬用原薬メーカー様納入
〇液体と粉体の混合生成に使用する、ステンレス容器のオーダーメイド事例です。
- 鏡板型ジャケット容器 撹拌機リフター、タンク底バルブ付き【採用事例】固形材料を溶解後、粉末材料と混合するステンレス容器
食品メーカー様納入
〇固形材料を溶解させ、粉末材料と混ぜ合わせる工程で使用する、ステンレスジャケット容器のオーダーメイド事例です。
・固形物を投入しジャケットの温熱にて溶解後、粉末材料を投入し撹拌します。
