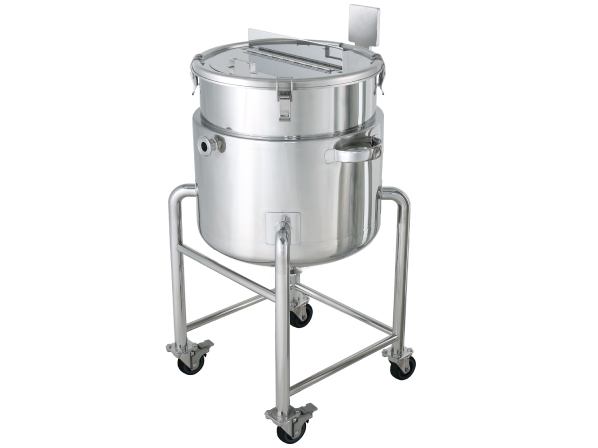

製品仕様
容器・ジャケット・脚…SUS304
蓋…SUS304

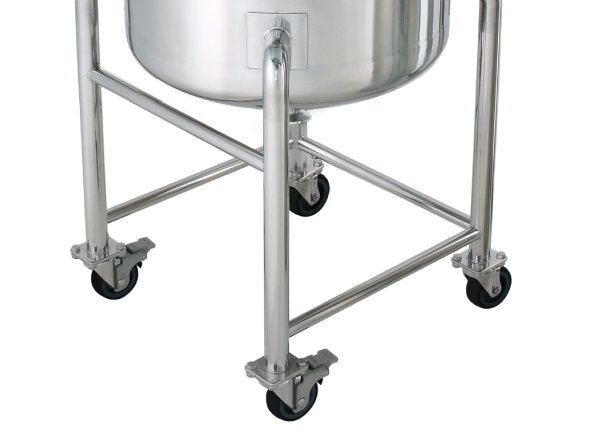

キャスター…SUS＋ウレタン車（内ストッパー付2個）
パッキン…シリコンゴム【PQA】（食品衛生法適合品）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※撹拌機は別売りです。別途お打ち合わせにより、お見積りいたします。
JAN: 4582136046191

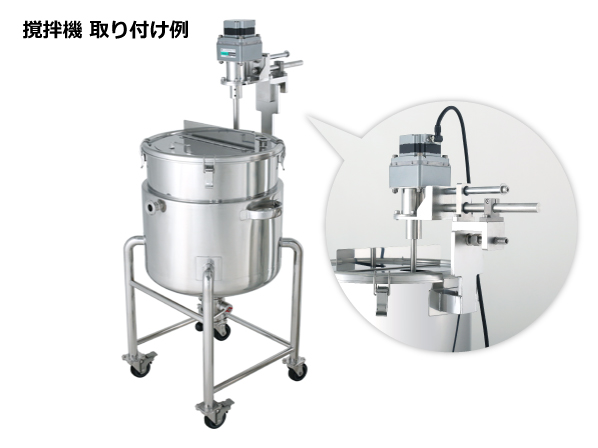

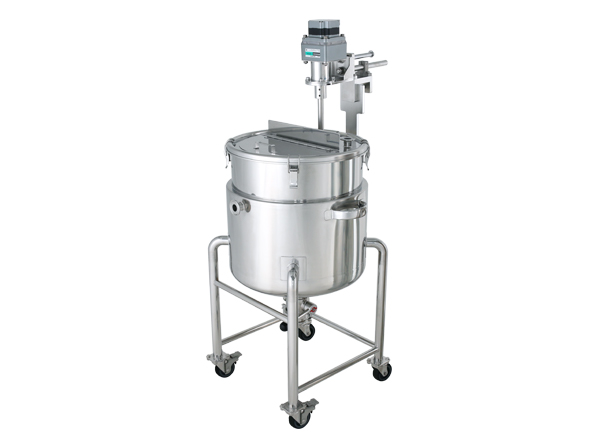

○撹拌機取付用（クランプ止め）に台座を付けました。
○蓋には、内容物の確認や投入用に割蓋が付いています。
○蓋を外せば簡単に攪拌機が取り外せます。
○撹拌機が容器に取り付けられる為、移動に便利です。
○保温、冷却用にジャケットを取り付けました。
ノズルサイズの変更が可能ですジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。
お椀形状の底
容器の底が丸くお椀のような形状（鏡板・鏡底）になっており、撹拌性・排出性に優れています。
排出口のカスタマイズができます
本製品の排出口はヘルールですが、内容物や配管に合わせて、排出口の「種類」や「サイズ」を変更できます。
ニップルやフランジなど、ヘルール以外の継手に変更することもできます。その他、お客様ご指定の継手での製作も可能です。
タンク底ダイヤフラムバルブ付きの製品や、タンク底ボールバルブ付きの製品もあります。
バルブを取り付けできます
排出口にはヘルール接続のバルブを取り付けできます。タンクとバルブをセットでご提案することも可能です。
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径1 | 内径2 | 内高 | ドレン高 | 高さ | ドレン | 板厚 | 板厚 | 許容荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D1 | D2 | H1 | H2 | H3 | サイズ | t1 | ｔ2 | ㎏ | 日 | ||
| DTK-J-36 | 35 | 17 | 360 | 430 | 430 | 400 | 830 | 1S | 1.2 | 1.2 | 122 | 40 | ○ |
| DTK-J-39 | 45 | 18 | 387 | 430 | 470 | 400 | 870 | 1S | 1.2 | 1.2 | 122 | 40 | ○ |
| DTK-J-43 | 60 | 24 | 430 | 470 | 505 | 400 | 905 | 2S | 1.2 | 1.5 | 259 | 40 | ○ |
| DTK-J-47 | 80 | 32 | 470 | 565 | 555 | 400 | 955 | 2S | 1.5 | 1.5 | 390 | 40 | ○ |
| DTK-J-47H | 100 | 40 | 470 | 565 | 670 | 400 | 1070 | 2S | 1.5 | 1.5 | 390 | 40 | ○ |
| DTK-J-565 | 150 | 48 | 565 | 635 | 695 | 400 | 1095 | 2S | 1.5 | 1.5 | 490 | 45 | ○ |
| DTK-J-635 | 200 | 72 | 635 | 700 | 755 | 400 | 1155 | 2S | 1.5 | 2.0 | 816 | 45 | ○ |
- 容器の材質は変更出来ますか？
出来ます。SUS316L があります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理が出来ます。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします。
- ドレンノズルは変更出来ますか？
サイズ違いやニップル、ソケット等に変更出来ます。
- ジャケット部に圧力をかけたいのですが。
本製品は圧力をかけることはできません。耐圧仕様で製作いたしますので、お問い合わせください。
