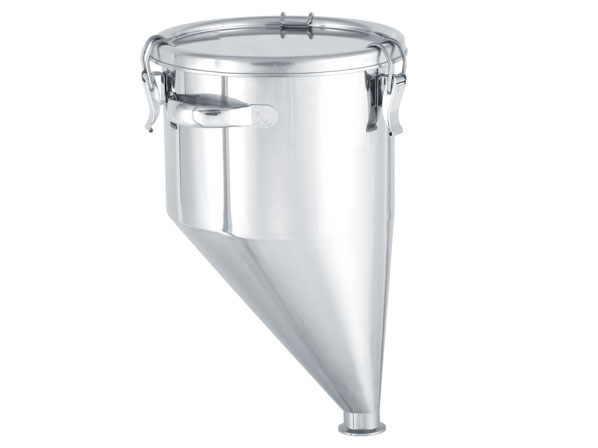

製品仕様
容器本体…SUS304
蓋【MF】…SUS304
取っ手・キャッチクリップ…SUS304
パッキン…シリコンゴム【PQA】（食品衛生法適合品）
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
容量：4L、7L、10L、15L、20L、25L、35L
その他の容量も製作可能です。
※接続用のクランプバンドやガスケット等は別売りです。
※排出口のへルールサイズは変更可能です。（2S、3S、4S、他サイズ、他規格等）
※排出口はへルール以外に変更可能です。（ニップル、フランジ、パイプ等）
JAN: 4589691017345
○材料等の投入用容器として、大型容器や機器に取り付けて使用できます。

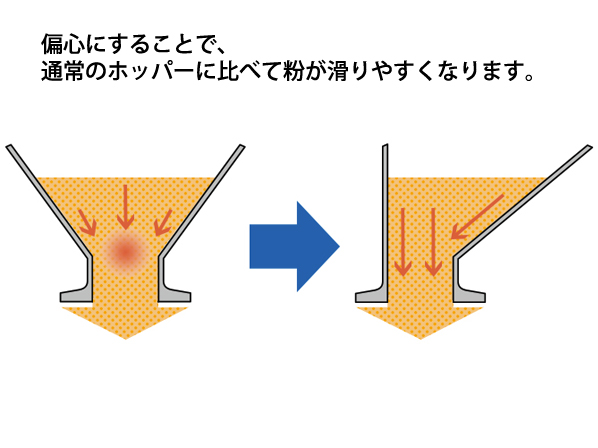

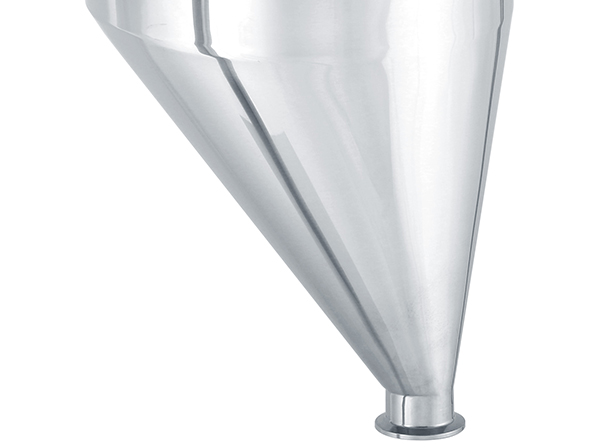

○ホッパーは45°の偏心になっているため、液や粉等の排出性に優れています。

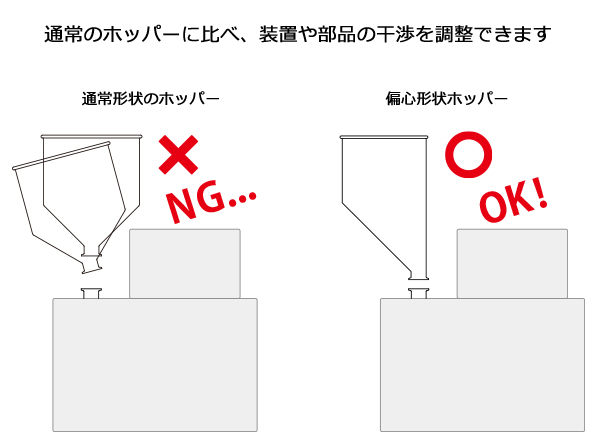

○通常のホッパーに比べて周辺部品との干渉を調整できます。
○パッキンは食品衛生法適合品のシリコンゴム製です。

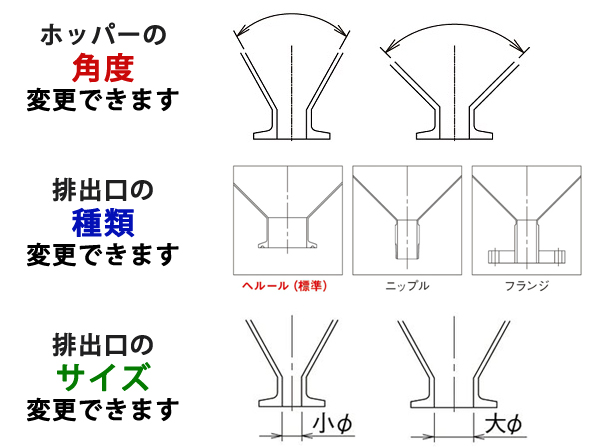

ホッパーの角度、排出口はカスタマイズできます
ホッパー角度の変更
内容物の性質やご希望に沿ったホッパー角度で製作できます。
排出口サイズの変更
設備や配管と同じヘルールサイズで製作できます。
排出口の継手形状の変更
接続先の配管や設備に合わせて、排出口の継手をヘルール以外へ変更できます。
お客様ご指定の継手での製作も承っております。
バルブもご用意できます
本製品はヘルール接続のバルブが取り付けできます。一緒にご購入いただくこともできますので、ご希望の方は気軽にお問い合わせください。
関連製品
寸法参考図
サイズ表
| 型式 | 重量 | 容量 | 内径 | 高さ | 容器高 | ドレン | 板厚 | クリップ | 納期 |
|---|---|---|---|---|---|---|---|---|---|
| kg | L | D | H1 | H2 | サイズ | ｔ | 数 | 日 | |
| EHT-CTH-18 | 1.7 | 4 | 180 | 130 | 295 | 1.5S | 1.0 | 3 | 20 |
| EHT-CTH-21 | 2.3 | 7 | 210 | 165 | 360 | 1.5S | 1.0 | 3 | 20 |
| EHT-CTH-24 | 2.7 | 10 | 240 | 180 | 405 | 1.5S | 1.0 | 3 | 20 |
| EHT-CTH-27 | 3.3 | 15 | 270 | 210 | 465 | 1.5S | 1.0 | 3 | 20 |
| EHT-CTH-30 | 3.9 | 20 | 300 | 220 | 505 | 1.5S | 1.0 | 3 | 20 |
| EHT-CTH-33 | 4.6 | 25 | 330 | 215 | 530 | 1.5S | 1.0 | 4 | 20 |
| EHT-CTH-36 | 6.4 | 35 | 360 | 260 | 605 | 1.5S | 1.2 | 4 | 20 |
- 容器の材質は変更できますか？
変更できます。SUS316Lでの製作が可能です。
- 耐食性が必要なのですが…
材質変更、またはフッ素樹脂コーティングなど、内容物に合わせてご提案いたします。
- サイズ、容量は変更できますか？排出口も変更したいのですが。
変更可能です。お問い合わせフォームより、ご希望製品とご希望のカスタマイズ内容をご連絡ください。
- ノッカーの取り付けなど、ブリッジやラットホールの対策はできますか？
特注対応にて、内容物の性質に合わせて対策のご提案が可能です。詳しくはお問い合わせください。
- ホッパータンクとコニカルタンクの違いは？
ホッパーはロートやじょうごのような形状、コニカルは円錐形状を指すようですが明確な決まりはなく、弊社ではどちらもホッパーと呼んでいます。
