製品仕様
容器本体・ジャケット…SUS304
蓋・取っ手・バンド…SUS304
パッキン… シリコンゴム（食品衛生法適合品）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
●使用条件（内槽・ジャケット）：大気圧（加減圧不可）
容量：10L、15L、20L、25L、35L
その他の容量も製作できます。
JAN: 4582136045217

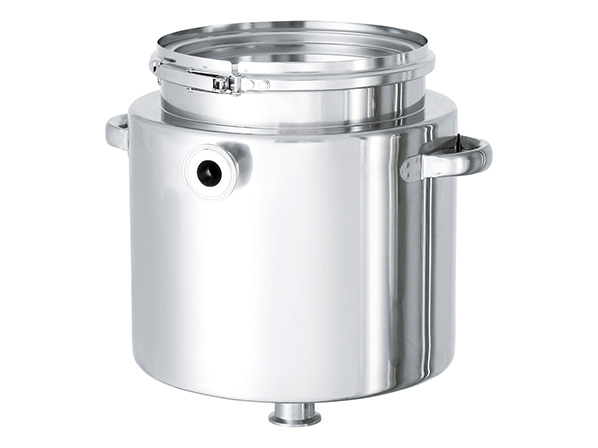

○ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。
○内槽の底板がホッパー形状になっている為、液体の排出性に優れています。
○ワンタッチ式レバーバンドで簡単に蓋の着脱ができ、洗浄も容易です。
○パッキンは食品衛生法適合品のシリコンゴムが標準です。
○受注生産品の為、「寸法」「材質」の変更や用途に合わせて特注加工ができます。

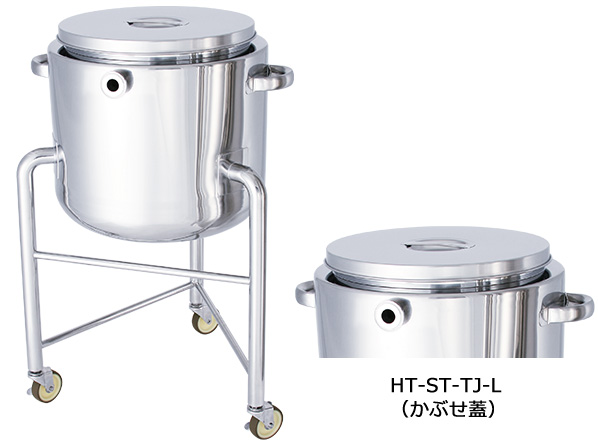

○キャスター脚付きタイプもあります。
蓋は用途に合わせて「ST」「CTL」から選択できます断熱カバーで温調効率UP！
断熱カバーの詳細を見る
非密閉タイプもあります
この製品の詳細を見る
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内径 | 全高 | ジャケット高 | 板厚 | ドレン | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | H1 | H2 | t | サイズ | 日 | ||
| HT-CTL-J-24 | 10 | 6.0 | 240 | 300 | 345 | 260 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-27 | 15 | 8.1 | 270 | 330 | 390 | 305 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-30 | 20 | 10.4 | 300 | 360 | 425 | 340 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-33 | 25 | 10.9 | 330 | 387 | 435 | 350 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-36 | 35 | 13.8 | 360 | 430 | 500 | 415 | 1.2 | 1.5S | 30 | ○ |
- 容器の材質は変更できますか？
できます。SUS316Lがあります。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします。
- パッキンはシリコン以外の材質がありますか?
フッ素ゴムなどの材質があります。
- ドレンノズルは変更できますか？
サイズ違いやニップル、ソケット等に変更できます。
- ホッパータンクとコニカルタンクの違いは？
ホッパーはロートやじょうごのような形状、コニカルは円錐形状を指すようですが明確な決まりはなく、弊社ではどちらもホッパーと呼んでいます。
