製品仕様
容器本体・ジャケット…SUS304
蓋・取っ手・バンド…SUS304
パッキン… シリコンゴム（食品衛生法適合品）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
●使用条件（内槽・ジャケット）：大気圧（加減圧不可）
容量：10L、15L、20L、25L、35L
その他の容量も製作できます。
JAN: 4582136045231
○ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。
○内槽の底板がホッパー形状になっている為、液体の排出性に優れています。
○ワンタッチ式レバーバンドで簡単に蓋の着脱ができ、洗浄も容易です。
○パッキンは食品衛生法適合品のシリコンゴムが標準です。
○受注生産品の為、「寸法」「材質」の変更や用途に合わせて特注加工ができます。

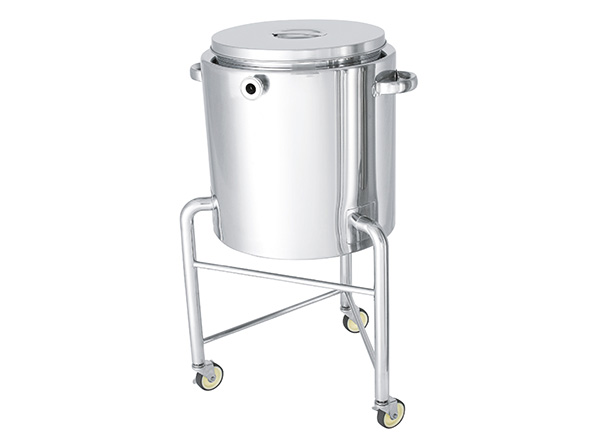

○キャスター脚付きタイプもあります。
蓋は用途に合わせて「ST」「CTL」から選択できます断熱カバーで温調効率UP！
断熱カバーの詳細を見る
非密閉タイプもあります
この製品の詳細を見る
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内径 | 全高 | ジャケット高 | 板厚 | ドレン | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | H1 | H2 | t | サイズ | 日 | ||
| HT-CTL-J-24 | 10 | 6.0 | 240 | 300 | 345 | 260 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-27 | 15 | 8.1 | 270 | 330 | 390 | 305 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-30 | 20 | 10.4 | 300 | 360 | 425 | 340 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-33 | 25 | 10.9 | 330 | 387 | 435 | 350 | 1.2 | 1.5S | 30 | ○ |
| HT-CTL-J-36 | 35 | 13.8 | 360 | 430 | 500 | 415 | 1.2 | 1.5S | 30 | ○ |
- 容器の材質は変更できますか？
できます。SUS316Lがあります。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします。
- パッキンはシリコン以外の材質がありますか?
フッ素ゴムなどの材質があります。
- ドレンノズルは変更できますか？
サイズ違いやニップル、ソケット等に変更できます。
- ホッパータンクとコニカルタンクの違いは？
ホッパーはロートやじょうごのような形状、コニカルは円錐形状を指すようですが明確な決まりはなく、弊社ではどちらもホッパーと呼んでいます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例

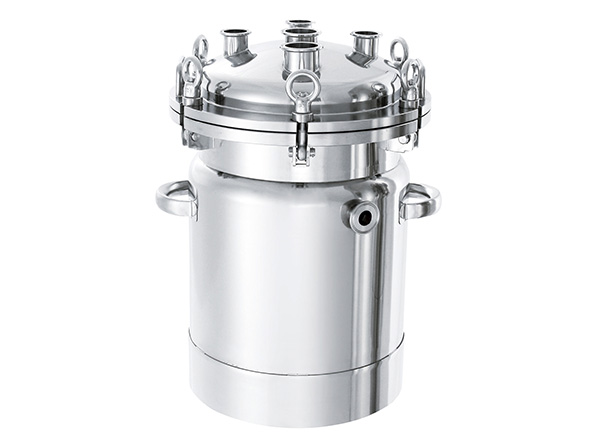

- フランジオープン型加圧容器 ジャケット付 架台、外装断熱材、各種アクセサリー【採用事例】材料を加温～溶解～撹拌するステンレス容器
