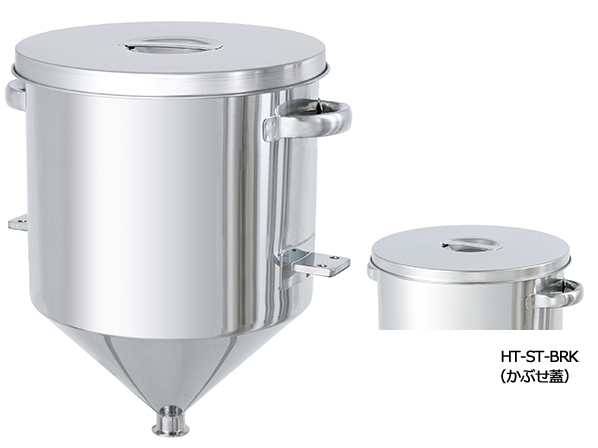

製品仕様
画像は代表画像です。サイズにより仕様が異なります。詳細は図面をご覧ください。
容器本体・蓋・取っ手・ブラケット…SUS304
吊りラグ（635、77、100、100Hサイズのみ）…SUS304
※100、100Hサイズの蓋には取っ手が2個付いています。●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）容量：35L、45L、60L、80L、100L、150L、200L、300L、400L、500L
※その他の容量も製作できます。設置場所や用途に合わせたブラケットのカスタマイズも承ります。
JAN: 4589691023087
○作業に合わせて容器の取り付け・取り外しができます。
○容器にブラケット（取付サポート）が付いているので、装置の一部に組み込むことができます。
○ブラケットは、ねじ等で固定できるように穴が2ヶ所開いています。
○200L以上の容器は吊り上げ用の金具（穴）が付いています。
○容器やブラケットはオーダーメイドできます。
○容器と架台のセットもあります。
ホッパー型容器の特長
底板が傾斜しているホッパー型容器は、通常のステンレス容器と比べて液等の排出に優れています。
装置や大型の容器に取り付けて、漏斗のように使用することができ、材料の投入に最適なタンクです。
架台や装置に合わせてオーダーメイドできます
本製品は、用途やご要望にあわせたカスタマイズが可能です。気軽にお問い合わせください。
容器のカスタマイズ例
材質やサイズを変更できます。
追加工や表面処理などの各種オプションもご用意しています。
ブラケットのカスタマイズ例
取り付け先の寸法や部品にあわせた設計・製作も承ります。
リフター昇降用のブラケットも製作できます。
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 容器高 | ドレン | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|
| L | kg | D | H | サイズ | t | 日 | |
| HT-ST-BRK-36 | 35 | 7 | 360 | 500 | 1.5S | 1.2 | 20 |
| HT-ST-BRK-39 | 45 | 8 | 387 | 545 | 1.5S | 1.2 | 20 |
| HT-ST-BRK-43 | 60 | 9 | 430 | 575 | 2S | 1.2 | 20 |
| HT-ST-BRK-47 | 80 | 14 | 470 | 645 | 2S | 1.5 | 30 |
| HT-ST-BRK-47H | 100 | 16 | 470 | 755 | 2S | 1.5 | 30 |
| HT-ST-BRK-565 | 150 | 21 | 565 | 825 | 2S | 1.5 | 30 |
| HT-ST-BRK-635 | 200 | 28 | 635 | 875 | 2S | 1.5 | 30 |
| HT-ST-BRK-77 | 300 | 47 | 770 | 955 | 2S | 2.0 | 35 |
| HT-ST-BRK-100 | 400 | 58 | 1000 | 900 | 2S | 2.0 | 35 |
| HT-ST-BRK-100H | 500 | 64 | 1000 | 1040 | 2S | 2.0 | 35 |
- 排出口の種類やサイズ、位置は変更できますか？
変更可能です。ご希望をお聞かせください。
- 容量や高さ、ホッパー角度、ブラケット等の仕様変更はできますか？
変更可能です。ご希望をお聞かせください。

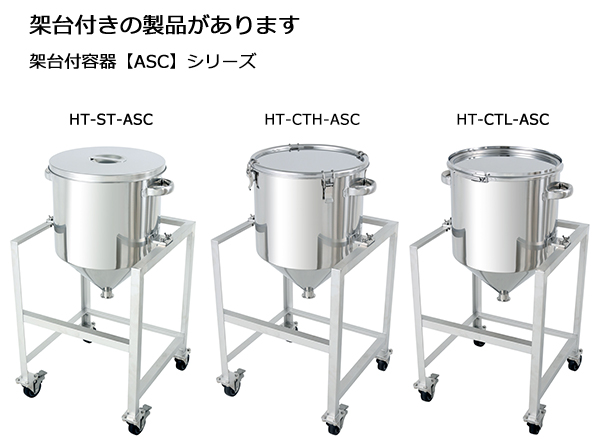

- 架台付きのものはありますか？
ホッパー型容器 架台付【HT-ASC】がございます。
- 容器をフォークリフトで持ち上げたいのだが…
フォークリフト用の金具を取り付けいたします。
- 排出口に付けるバルブも一緒に購入できますか？
可能です。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
