製品仕様

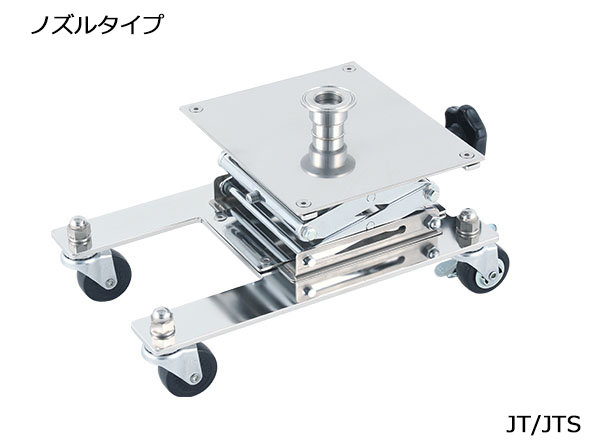

ノズルタイプ【JT/JTS-1S、JT/JTS-2S】、フラットタイプ【JT-F/JTS-F】共通仕様
材質…SUS304
【JT】…SS仕様
キャスター…ゴム 金具…SS（クロームメッキ）
ジャッキ部フレーム、主軸…SS（クロームメッキ）
【JTS】…SUS仕様
キャスター…ナイロンウレタン ベアリング…SUS440C
※ジャッキの性質上、完全に水平に持ち上げることはできません。
あくまで取り付け・取り外し時の「サポート」としてお考えください。
※接続用のヘルールガスケットやクランプバンドは別売りです。

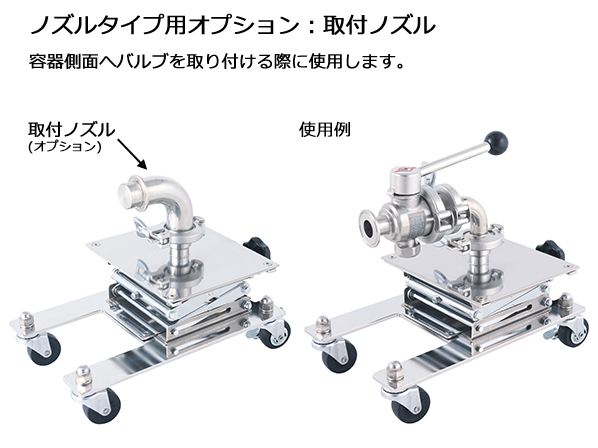

○ノズルタイプ用オプション
横排出バルブの取り付け用部品です。
・取付ノズル(90°・1S)【TN-90-1S】
・取付ノズル(90°・1.5S)【TN-90-1.5S】
・取付ノズル(90°・2S)【TN-90-2S】
材質…SUS304

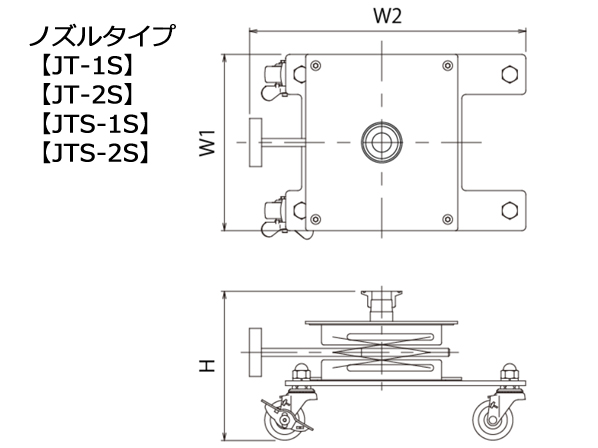

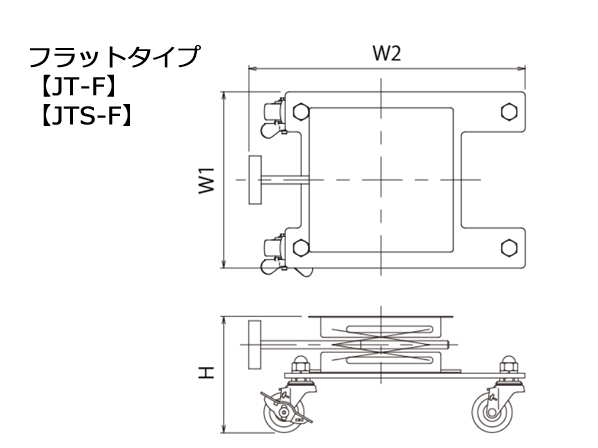

寸法参考図
サイズ表
| 型式 | キャスター他 | ヘルール | 質量 | 幅(短辺) | 幅(長辺) | 高さ | 納期 | |
|---|---|---|---|---|---|---|---|---|
| 材質 | 適応サイズ | kg | W1 | W2 | H(min) | H(max) | 日 | |
| JT-1S | SS | 1S・1.5S | 8.1 | 220 | 345 | 186 | 365 | 20 |
| JTS-1S | SUS | 1S・1.5S | 8.0 | 220 | 345 | 186 | 365 | 20 |
| JT-2S | SS | 2S | 8.2 | 220 | 345 | 186 | 365 | 20 |
| JTS-2S | SUS | 2S | 8.1 | 220 | 345 | 186 | 365 | 20 |
| JT-F | SS | - | 6.7 | 220 | 345 | 146 | 325 | 20 |
| JTS-F | SUS | - | 6.5 | 220 | 345 | 146 | 325 | 20 |
- 特注対応できますか？
可能です。ご希望の仕様をお聞かせください。
- ラインナップにないノズルのサイズのものが欲しい。
ご希望のサイズに合わせて製作します。
- JTとJTSの違いは何ですか？
キャスターやジャッキ部（フレーム、主軸）に使われている金具の材質が異なります。詳細は仕様欄をご覧ください。
- 持っているバルブに合わせて製作できますか？
可能です。バルブの仕様についてお聞かせください。
