製品仕様
【皿タイプ】
台車…SUS304
キャスター金具…SS（クロムメッキ）
キャスター車輪…ゴム車
ボルト・ナット…SUS304
●自在キャスター4個（内ストッパー付2個）
【アングルタイプ】
台車…SUS304
キャスター金具…SS（クロムメッキ）
キャスター車輪…ゴム車
ボルト（皿ねじ）・ナット…SUS304
●自在キャスター4個（内ストッパー付2個）

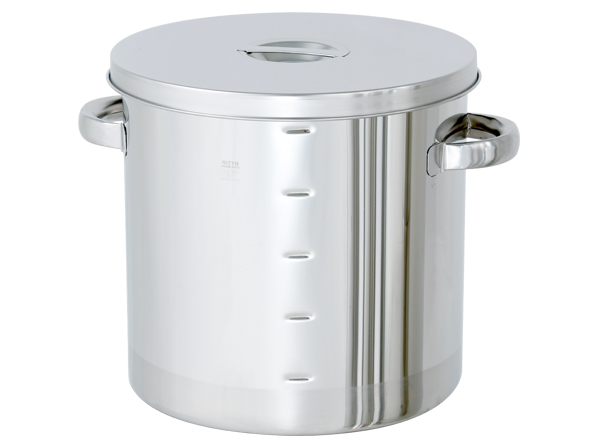

【適用容器】テーパータンク
43/47/47H/565/565Hサイズに対応しています。
※【TP-CTH-STA】は
JAN: 4560132188794
○テーパータンク43/47/47H/565/565Hサイズに対応しています。
（他のサイズは特注製作となります。）
○4輪のうち2輪にストッパーが付いており、台車を固定できます。

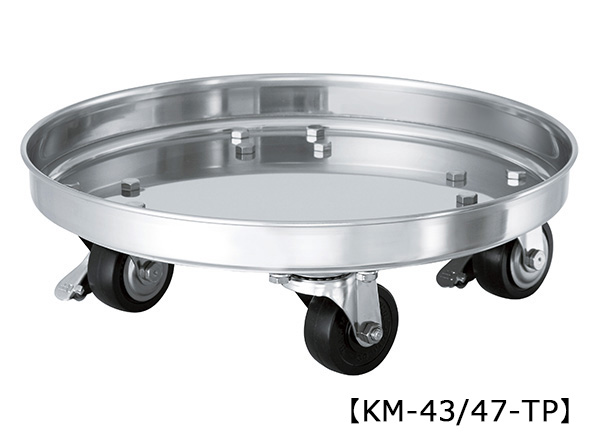

○43/47/47Hサイズは、絞り加工で軽量な皿タイプです。

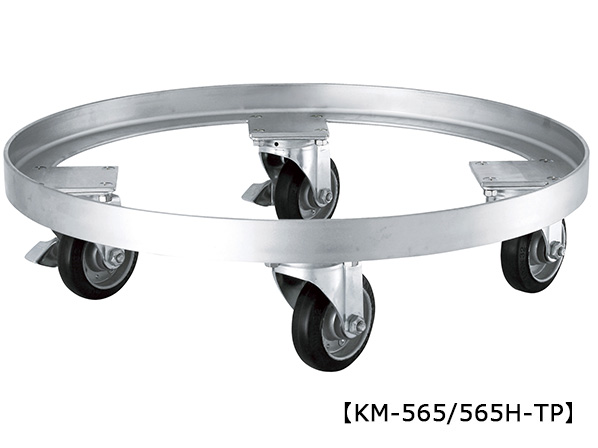

○565/565Hサイズは、強度重視のアングルタイプです。
キャスター金具…SS（クロムメッキ）
キャスター車輪…ゴム車
自在キャスター4個（内ストッパー付2個）
【KMS-TP】テーパー型容器専用台車もあります。
キャスター金具…SUS304
ストッパー…6 ナイロン+30％ガラス繊維（43 ／47サイズ）
キャスター車輪…ナイロンウレタン車
容器運搬用台車のラインナップ
キャスターの金具と車輪の材質等、使用環境に応じてお選びください。
テーパー型容器専用台車
オーダーメイド事例

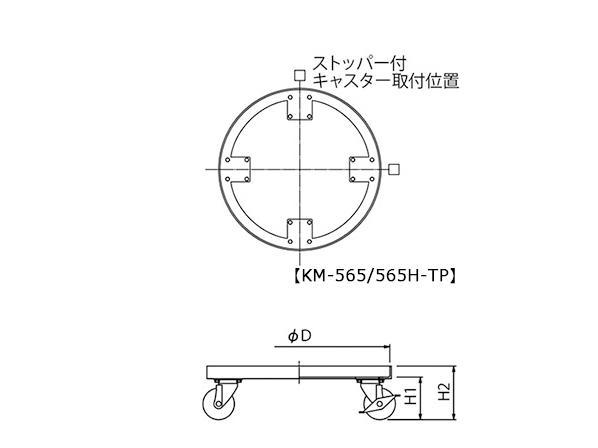

寸法参考図
サイズ表
| 型式 | 適用容器 | 重量 | 内径 | 高さ | 全高 | 車輪径 | 耐荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|
| サイズ | kg | D | H1 | H2 | φ | kg | 日 | ||
| KM-43-TP | TP-43 | 3 | 418 | 103 | 138 | 75 | 179 | 10 | ○ |
| KM-47-TP | TP-47/47H | 4 | 460 | 103 | 138 | 75 | 179 | 10 | ○ |
| KM-565-TP | TP-565 | 10 | 560 | 135 | 170 | 100 | 390 | 25 | ○ |
| KM-565H-TP | TP-565H | 10 | 546 | 135 | 170 | 100 | 390 | 25 | ○ |
- 【KM-TP】と【KM】の違いはなんですか？
【KM-TP】はテーパー型容器専用台車です。【KM】はストレート容器（テーパーでないもの）専用台車です。
- 【KM-TP】と【KMS-TP】の違いはなんですか？
キャスターの材質が異なります。【KM-TP】（金具：SSクロムメッキ/車輪：ゴム車）【KMS-TP】（金具：SUS304/車輪：ナイロンウレタン車/ストッパー：6ナイロンと30％ガラス繊維）
- 型式にないサイズの台車が欲しいのですが…。
ラインナップ外のサイズは特注にて製作致します。
- 取っ手を付けたり、安定性を持たせたりしたいのだけど…。
オーダーメイドにてご希望の台車を製作致します。
