製品仕様
容器本体・袴…SUS304
蓋【CF/MF】…SUS304
※KTT-CTL-24～47HはCTL蓋【CF】、KTT-CTL-565以上は密閉蓋【MF】が標準で付属します。
取っ手…SUS304
レバーバンド【LB】…SUS304
パッキン【PQL/PQB】… シリコンゴム（食品衛生法適合品）
※KTT-CTL-24～47HはL型パッキン【PQL】、KTT-CTL-565以上はB型パッキン【PQB】が標準で付属します。
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
容量：10L、15L、20L、25L、35L、45L、65L、80L、100L、150L、200L、300L、400L、500L、750L、1000L
その他の容量は特注にて対応致しますので、お問い合わせください。
※容器運搬台車【KMシリーズ】に乗せることができます。
JAN: 4582136042643

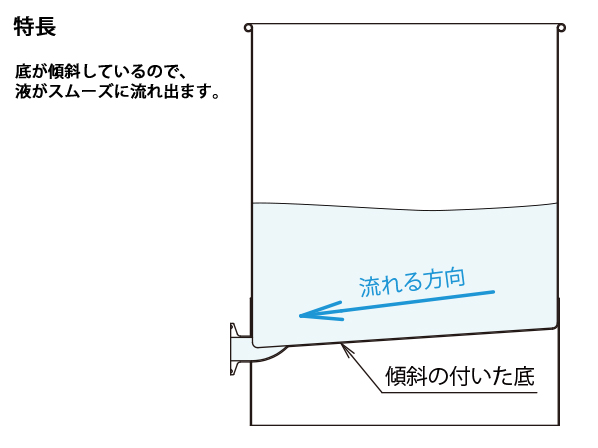

○底板が排出方向に傾斜している為、液体が全て排出出来ます。
○排出口が容器側面についているので、配管の取り回しが短く出来ます。
○パッキンは食品衛生法適合品のシリコンゴム製です。
○板厚はt1.0～t2.0の薄板で製作しており、移動や容器の洗浄の際に簡単に取り扱えます。
○底の角は汚れが溜まりにくいR構造です。
○ポンプを接続して送液出来ます。
ドレン排出口の変更が可能です
手動二方ボールバルブが取り付けできます
【KTT-ST-BV】
ドレン排出口は変更可能
排出口の標準仕様はヘルール継手ですが、内容物や配管に合わせて排出口の「種類」や「サイズ」を変更できます。
お客様ご指定の継手での製作も可能です。
排出口の変換継手もあります
標準仕様のへルールドレンからニップルドレン・ソケットドレンへ都度変換できる便利な継手です。
容器運搬用台車が使用できます
【KTT-ST】【KTT-CTH】【KTT-CTL】は、容器運搬用台車【KMシリーズ】がご使用いただけます。
袴に円板が付くサイズも運搬台車を使用できます。
KTT-CTL-24（円板外径：φ360mm）
→適応台車：KM-36/KMS-36など
KTT-CTL-27（円板外径：φ390mm）
→適応台車：KM-39/KMS-39など
装置に組み込める、ブラケット付きのステンレス容器もあります
作業に合わせて容器の取り付け・取り外しができます。
内容物に応じて容器を入れ替えて使用したり、洗浄時には容器を取り外して洗浄できます。

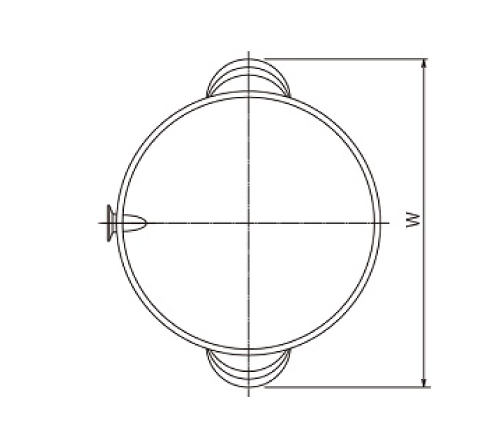

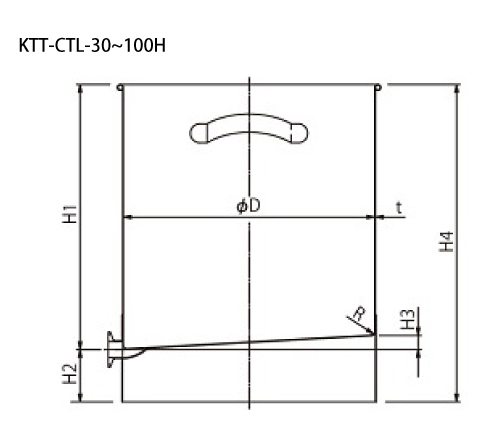

寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | ドレン高 | 高低差 | 傾斜 | 全高 | 全幅 | ドレン | 底 | 板厚 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D | H1 | H2 | H3 | 目安 | H4 | W | サイズ | R | ｔ | 日 | ||
| KTT-CTL-24 | 10 | 準備中 | 240 | 260 | 90 | 20 | 5° | 350 | 360 | 1S | 5 | 1.0 | 25 | ○ |
| KTT-CTL-27 | 15 | 準備中 | 270 | 290 | 90 | 20 | 4° | 380 | 390 | 1S | 5 | 1.0 | 25 | ○ |
| KTT-CTL-30 | 20 | 6 | 300 | 320 | 75 | 20 | 4° | 395 | 380 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-CTL-33 | 25 | 7 | 330 | 350 | 75 | 20 | 3° | 425 | 436 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-CTL-36 | 35 | 8 | 360 | 380 | 75 | 20 | 3° | 455 | 469 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-CTL-39 | 45 | 9 | 387 | 420 | 75 | 20 | 3° | 495 | 496 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-CTL-43 | 65 | 11 | 430 | 480 | 80 | 20 | 3° | 560 | 548 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-CTL-47 | 80 | 15 | 470 | 500 | 85 | 20 | 2° | 585 | 592 | 1S | 5 | 1.2 | 2~3 | ○ |
| KTT-CTL-47H | 100 | 16 | 470 | 620 | 85 | 20 | 2° | 705 | 592 | 1S | 5 | 1.2 | 2~3 | ○ |
| KTT-CTL-565 | 150 | 21 | 565 | 650 | 90 | 30 | 3° | 740 | 690 | 2S | 5 | 1.2 | 2~3 | ○ |
| KTT-CTL-565H | 200 | 26 | 565 | 930 | 90 | 30 | 3° | 1020 | 690 | 2S | 5 | 1.2 | 2~3 | ○ |
| KTT-CTL-635 | 300 | 38 | 635 | 1030 | 90 | 30 | 3° | 1120 | 750 | 2S | 15 | 1.5 | 25 | ○ |
| KTT-CTL-77 | 400 | 57 | 770 | 930 | 90 | 30 | 2° | 1020 | 887 | 2S | 15 | 2.0 | 30 | ○ |
| KTT-CTL-77H | 500 | 65 | 770 | 1130 | 90 | 30 | 2° | 1220 | 887 | 2S | 15 | 2.0 | 30 | ○ |
| KTT-CTL-100 | 750 | 94 | 1000 | 1080 | 90 | 50 | 3° | 1170 | 1119 | 2S | 20 | 2.0 | 30 | ○ |
| KTT-CTL-100H | 1000 | 109 | 1000 | 1390 | 90 | 50 | 3° | 1480 | 1119 | 2S | 20 | 2.0 | 30 | ○ |
- 容器の材質変更は出来ますか？
出来ます。SUS316Lがあります。
- パッキンはシリコン以外の材質がありますか？
フッ素ゴムなどの材質もあります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理もあります。
- ドレンノズルは変更出来ますか？
サイズ違いやニップル、ソケット等に変更出来ます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 撹拌機座付ジャケット容器【採用事例】高粘度の内容物を上記加熱・撹拌するステンレス容器
化粧品メーカー様納入
〇粘度の高い内容物を加熱・撹拌する、ステンレス容器のオーダーメイド事例です。
・ジャケットに蒸気を導入して粘度の高い内容物を加熱します。
- ワックス溶解ヒーターユニット【採用事例】過度の加熱による焦げや変性を防ぐ
界面活性剤メーカー様納入
○ワックスを溶解したまま保温するために使用される、ヒーターユニットのオーダーメイド事例です。
・これ1台で加温可能な【HU】ステンレス容器ヒーターユニットをベースに特注加工しています。
