製品仕様

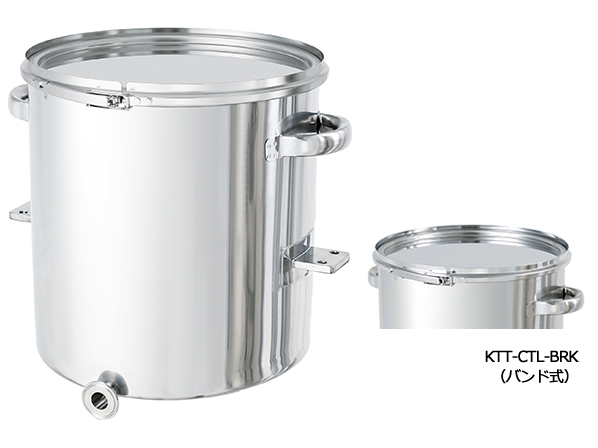

画像は代表画像です。サイズにより仕様が異なります。詳細は図面をご覧ください。
容器本体・蓋・取っ手・ブラケット・レバーバンド…SUS304
パッキン…シリコンゴム（食品衛生法適合品）
吊りラグ（635、77、77Hサイズのみ）…SUS304●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）容量：35L、45L、65L、80L、100L、150L、200L、300L、400L、500L
※その他の容量も製作できます。設置場所や用途に合わせたブラケットのカスタマイズも承ります。
JAN: 4589691022981
○作業に合わせて容器の取り付け・取り外しができます。
○容器にブラケット（取付サポート）が付いているので、装置の一部に組み込むことができます。
○ブラケットは、ねじ等で固定できるように穴が2ヶ所開いています。
○300L以上の容器は吊り上げ用の金具（穴）が付いています。
○容器やブラケットはオーダーメイドできます。
○容器と架台のセットもあります。
片テーパー型容器の特長
底板が排出口方向へ傾斜している片テーパー型容器は、通常のステンレス容器と比べて液残りのない排出に優れています。
排出口が容器側面にある横排出タイプのため、配管へ接続しやすい特長があります。液体を装置や他のタンクへ供給する際におすすめです。
架台や装置に合わせてオーダーメイドできます
本製品は、用途やご要望にあわせたカスタマイズが可能です。気軽にお問い合わせください。
容器のカスタマイズ例
材質やサイズを変更できます。
追加工や表面処理などの各種オプションもご用意しています。
ブラケットのカスタマイズ例
取り付け先の寸法や部品にあわせた設計・製作も承ります。
リフター昇降用のブラケットも製作できます。
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 容器高 | 傾斜 | ドレン | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | H2 | サイズ | t | 日 | |
| KTT-CTL-BRK-36 | 35 | 7 | 360 | 380 | 20 | 1S | 1.2 | 20 |
| KTT-CTL-BRK-39 | 45 | 9 | 387 | 420 | 20 | 1S | 1.2 | 20 |
| KTT-CTL-BRK-43 | 65 | 11 | 430 | 480 | 20 | 1S | 1.2 | 20 |
| KTT-CTL-BRK-47 | 80 | 15 | 470 | 500 | 20 | 1S | 1.5 | 20 |
| KTT-CTL-BRK-47H | 100 | 17 | 470 | 620 | 20 | 1S | 1.5 | 20 |
| KTT-CTL-BRK-565 | 150 | 23 | 565 | 650 | 30 | 2S | 1.5 | 20 |
| KTT-CTL-BRK-565H | 200 | 29 | 565 | 930 | 30 | 2S | 1.5 | 20 |
| KTT-CTL-BRK-635 | 300 | 39 | 635 | 1030 | 30 | 2S | 1.5 | 30 |
| KTT-CTL-BRK-77 | 400 | 59 | 770 | 930 | 30 | 2S | 2.0 | 35 |
| KTT-CTL-BRK-77H | 500 | 67 | 770 | 1130 | 30 | 2S | 2.0 | 35 |
- 排出口の種類やサイズ、位置は変更できますか？
変更可能です。ご希望をお聞かせください。
- 容量や大きさの変更、ブラケットの仕様変更はできますか？
変更可能です。ご希望をお聞かせください。
- 架台付きのものはありますか？
片テーパー型容器 架台付【KTT-ASC】がございます。
- 容器をフォークリフトで持ち上げたいのだが…
フォークリフト用の金具を取り付けいたします。
- 排出口に付けるバルブも一緒に購入できますか？
可能です。
