品番:KTT-ST-ASC

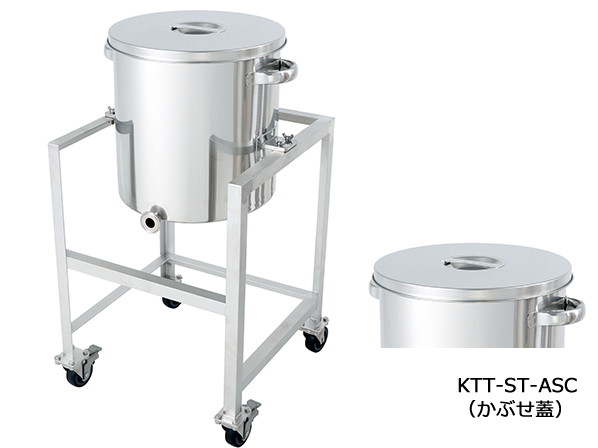

【KTT-ST-ASC】片テーパー型ステンレス汎用容器 架台付

容器と架台が分離できます。スムーズな液体排出ができる底傾斜タイプのステンレスタンクです。
¥494,340 (税込)

バリエーション選択

バリエーションを選択してください

カスタム加工選択

もっと見る 閉じる

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
Q&A
カスタマイズ事例

○作業に合わせて容器と架台の分離・固定ができます。
○容器と架台は蝶ねじで取り付けでき、工具不要です。
○容器を架台から外して洗浄できるので、洗浄時間の短縮になります。
○容器と架台は丈夫でサビに強いSUS304製です。
○300L以上の容器は吊り上げ用に金具(穴)を取り付けています。
容器のみの製品、作業台・取っ手・蓋置付きの製品もあります。

カスタマイズできます!

排出口はカスタマイズできます

内容物や配管に合わせて、排出口(ドレン)の「種類」や「サイズ」を変更できます。
お客様ご指定の継手での製作も可能です。

その他、蓋や架台、容器の高さなどのカスタマイズも可能です。
お気軽にご相談ください。

KTT-CTH-L_p_01

排出口の変換継手もあります

標準仕様のへルールドレンからニップルドレン・ソケットドレンへ都度変換できる便利な継手です。
容器のカスタマイズ対応がない分コストダウンになります。※洗浄性や排出性を重視される場合は、容器のカスタマイズがおすすめです。

標準仕様のへルールドレンに接続し、ニップルに変換します。
接続したい配管などの先端がソケット継手の場合に使用します。

ニップル型ジョイントの詳細を見る

標準仕様のへルールドレンに接続し、ソケットに変換します。
接続したい配管などの先端がニップル継手の場合に使用します。

ソケット型ジョイントの詳細を見る

ヘルールタイプの各種バルブを取り付けできます

選定やセットでの購入も承っております。お気軽にご相談ください。

関連製品

架台付き容器の製品ラインナップはこちら

片テーパー型タンクの製品ラインナップはこちら

寸法参考図

サイズ表

型式 容量 容器重 架台重 内径 内高 ドレン高 傾斜 架台高 全高 架台幅 ドレン 板厚 耐荷重 納期
L kg kg D H1 H2 H3 H4 H5 W サイズ kg
KTT-ST-ASC-36 35 7 10 360 380 500 20 650 880 510 1S 1.2 259 30
KTT-ST-ASC-39 45 8 10 387 420 500 20 650 920 540 1S 1.2 259 30
KTT-ST-ASC-43 65 10 11 430 480 500 20 700 980 590 1S 1.2 259 30
KTT-ST-ASC-47 80 14 24 470 500 500 20 700 1000 650 1S 1.5 390 30
KTT-ST-ASC-47H 100 16 24 470 620 500 20 700 1120 650 1S 1.5 390 30
KTT-ST-ASC-565 150 22 27 565 650 400 30 750 1050 750 2S 1.5 390 30
KTT-ST-ASC-565H 200 28 27 565 930 400 30 750 1330 750 2S 1.5 390 30
KTT-ST-ASC-635 300 37 32 635 1030 400 30 800 1430 860 2S 1.5 489 30
KTT-ST-ASC-77 400 57 62 770 930 400 30 850 1330 1080 2S 2.0 816 35
KTT-ST-ASC-77H 500 65 62 770 1130 400 30 850 1530 1080 2S 2.0 816 35
アングルではなくパイプの架台は作れますか?

製作可能です。

容量や大きさの変更はできますか?

変更可能です。詳細をお知らせください。

容器をフォークリフトで持ち上げたいのだが…

フォークリフト用の金具を取り付けいたします。

排出口の種類やサイズ、位置を変えたい。

変更可能です。ご希望をお聞かせください。

容器と架台が一体になっているものはありますか?

キャスター脚付の容器がございます(KTT-L)。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

同カテゴリーのカスタマイズ製品事例

  • ビフネルロート付片テーパー型容器【採用事例】
    異物をろ過するステンレス容器

    化学薬品メーカー様納入

    ○液体の投入と濾過(ろ過)に使用する、片テーパー型ステンレス容器のオーダーメイド事例です。

    ・上部のロート部に液体を投入し、目皿のパンチングで異物を除去して下部の容器に濾過します。

  • 片テーパー型容器 角棒脚【採用事例】
    タンク外面の洗浄性を向上

    食品添加物メーカー様納入

    ○洗浄性を重視した、片テーパー型ジャケット容器のオーダーメイド事例です。
