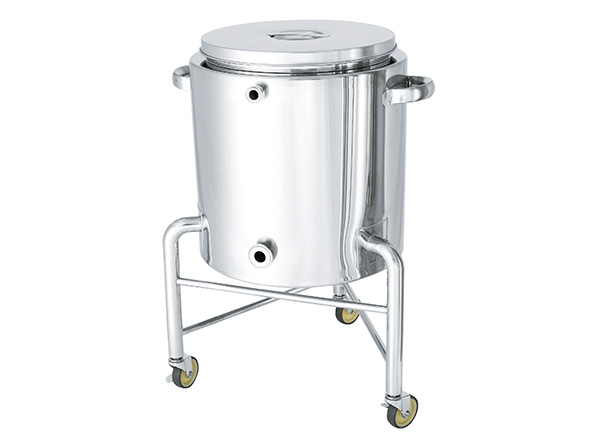

【KTT-ST-J-L】片テーパー型ジャケット汎用容器脚付

2重構造で保温・冷却ができるステンレスタンク

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○脚付きの片テーパー型容器KTT-ST-Lにジャケットを付けました。

○保温、冷却用として使用されます。

○底板が排出方向に傾斜している為、液体が全て排出できます。

○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工できます。

○撹拌・温調できる製品もあります。

蓋は用途に合わせて「ST」「CTL」から選択できます

断熱カバーで温調効率UP！

断熱カバーの詳細を見る

簡易密閉タイプもあります

この製品の詳細を見る

寸法参考図

サイズ表

型式	容量	重量	内径	内径	内高	高低差	傾斜	全高	高さ	高さ	板厚	板厚	ドレン	脚本数	納期	RoHS
	L	kg	D1	D2	H1	H3	目安	H4	H5	H6	t1	t2	サイズ	本	日
KTT-ST-J-L-30	20	14	300	360	320	20	4°	720	330	350	1.2	1.2	1S	3	35	○
KTT-ST-J-L-36	35	18	360	430	380	20	3°	780	330	410	1.2	1.2	1S	3	35	○
KTT-ST-J-L-43	65	28	430	470	480	20	3°	880	330	500	1.2	1.5	1S	4	35	○
KTT-ST-J-L-47H	100	40	470	565	620	20	2°	1020	330	640	1.5	1.5	1S	4	35	○
KTT-ST-J-L-565	150	53	565	635	650	30	3°	1050	310	680	1.5	1.5	2S	4	40	○
KTT-ST-J-L-565H	200	64	565	635	930	30	3°	1330	310	960	1.5	1.5	2S	4	40	○
KTT-ST-J-L-635	300	85	635	700	1030	30	3	1430	310	1060	1.5	1.5	2S	4	40	○

容器の材質は変更できますか？: できます。SUS316Lがあります。

耐食性が必要なのですが…: フッ素樹脂コーティングの表面処理ができます。

カタログにないサイズ、容量はできますか？: 近い容量の容器の高さを変えて製作いたします。

ドレンノズルは変更できますか？: サイズ違いやニップル、ソケット等に変更できます。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

ジャケット付き容器のカスタマイズ事例を見るカスタマイズについて相談する
