品番:LPSL_LPSNL

【LPSL/LPSNL】LPSバルブ

耐薬品性に優れた流体用のダイヤフラム式バルブ。取り扱いしやすいヘルール式です。

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
Q&A
カスタマイズ事例

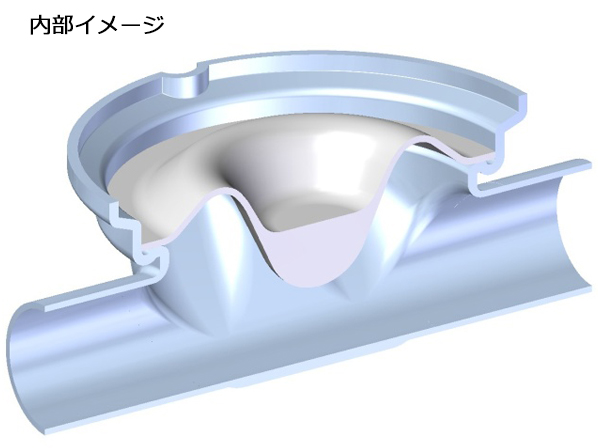

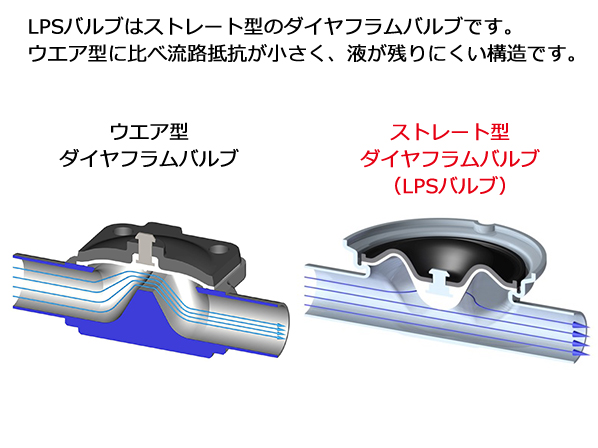

○内部がストレートで流路抵抗が小さく、液が残りにくい構造です。

○弁がPTFE製のため、耐薬品性に優れています。

○ワンタッチで開閉できる手動レバー式です。

○ボディを配管したままで分解・組立が行えます。

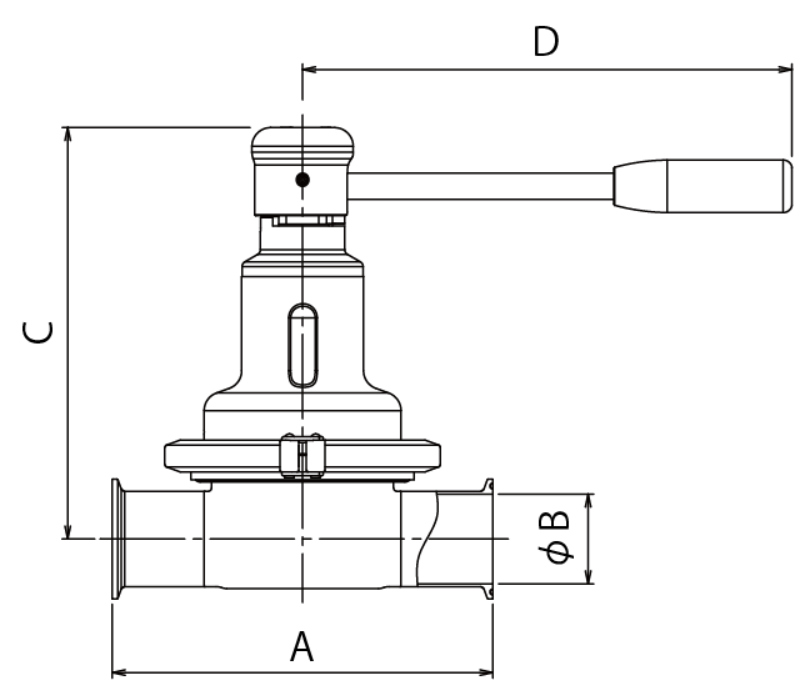

寸法参考図

サイズ表

型式 ヘルール A B C D
LPSL-1-7-PE-2K-3AD 1S 159 23 161 180
LPSNL-1.5-7-PE-2K-3AD 1.5S 190 35.7 201 221
LPSNL-2-7-PE-2K-3AD 2S 203 47.8 219 261
薬品を流しても大丈夫ですか?

バルブ接液部材を腐食させない流体でしたら使用できます。

オートクレーブに対応していますか?

対応しています。

自動のダイヤフラムバルブはありますか?

ございます。詳細はお問い合わせください。

ラインナップにないサイズのバルブが欲しい。

お問い合わせください。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

同カテゴリーのカスタマイズ製品事例

  • 目盛付きボールバルブ【採用事例】
    バルブの開度を標準化

    ○製薬メーカー様 採用事例
    薬の造粒工程で液を滴下する際に、液量を調整する手動式ボールバルブです。
    作業標準化のため開閉角度がわかる目盛板を追加しました。

  • 2方向排出用タンク底バルブ【採用事例】
    二方向への排出のためのバルブ

    製薬メーカー様納入

    ○液体の排出に使われる、ダイヤフラム式タンク底バルブのオーダーメイド事例です。

    ・通常は排出口が1方向にしかありませんが、客先にて2方向への排出用途が有るため、このバルブでは2方向に排出できるようにしています。
