製品仕様
材質：SUS304
※SUS316Lでも製作できます。
※ご希望のサイズや規格での製作も承ります。
※へルールへの接続に必要なガスケットやクランプバンドは別売りです。
特長
サイズ表
カスタマイズ事例
ヘルール継手とねじ込み継手を接続するアダプターです。
ソケット型のバルブ等をヘルールへ接続したい時に本製品を使用することで、改造等を行わずに簡単に接続できるようになります。
オールステンレス製で衛生的です。

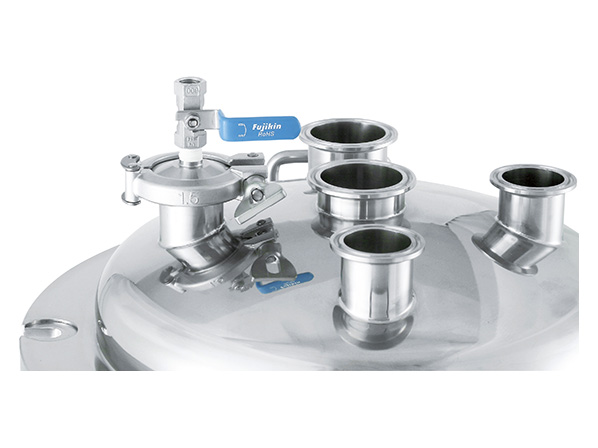

排出ドレン形状が簡単に変えられます へルール接続の容器をニップル接続へ簡単に変えられます！ 洗浄、交換が容易になります 直接、器具類を容器に取り付けないので、容器の洗浄や器具類の交換、変更が容易です。
継手が異なることによる容器の改造や、継手の追加工等が不要になります。
関連製品
【特注事例】フランジ型ジョイント
特注にてヘルール・フランジ接続の継手を製作いたします。
ジョイント継手について詳しくまとめたコラム
寸法参考図
サイズ表
| 型式 | サイズ | 重量(kg) | へルール | ネジ(R) | 外径 | 高さ | 納期（日） | RoHS |
|---|---|---|---|---|---|---|---|---|
| NJ-001 | 1S-1/4B | 0.09 | 1S | 1/4B | 50.5 | 25 | 10 | ○ |
| NJ-002 | 1S-3/8B | 0.09 | 1S | 3/8B | 50.5 | 30 | 2～3 | ○ |
| NJ-003 | 1S-1/2B | 0.09 | 1S | 1/2B | 50.5 | 30 | 2～3 | ○ |
| NJ-004 | 1S-3/4B | 0.09 | 1S | 3/4B | 50.5 | 30 | 2～3 | ○ |
| NJ-005 | 2S-1/4B | 0.15 | 2S | 1/4B | 64 | 25 | 10 | ○ |
| NJ-006 | 2S-3/8B | 0.16 | 2S | 3/8B | 64 | 30 | 10 | ○ |
| NJ-007 | 2S-1/2B | 0.16 | 2S | 1/2B | 64 | 30 | 10 | ○ |
| NJ-008 | 2S-3/4B | 0.15 | 2S | 3/4B | 64 | 30 | 10 | ○ |
| NJ-009 | 2S-1B | 0.16 | 2S | 1B | 64 | 30 | 10 | ○ |
| NJ-010 | 2S-1 1/2B | 0.11 | 2S | 1・1/2B | 64 | 30 | 10 | ○ |
