製品仕様
〇のぞき窓（一体型）仕様
本体（窓枠下）…SUS316L
カバー（窓枠上）・ボルト・ワッシャー…SUS304
平パッキン…シリコンゴム
窓…耐熱強化ガラス
〇ライトケース仕様
ケース材質…SUS304
ケース内ガスケット…シリコンゴム
ケース内スペーサー…PTFE
〇LEDライト仕様
材質…アルミ
●防滴仕様
●単三電池2本
※クランプバンド、へルールガスケットは別売りです。
※ライト等の仕様は変更になる場合があります。
へルール適用サイズ：1.5S、2S、3S、4S
その他のサイズはお問い合わせください。
〇容器等のへルールに取り付けることで、容器内部の状態を確認できます。
〇低発熱、高輝度のLEDライトが容器内部を明るく照らします。
〇ライトは電池式で窓に取り付けられるので、持ち歩きや電源コードが不要です。
〇ライトにはステンレス製ケースが付属します。
水や腐食性がある液体の飛沫からライトを保護します。
〇窓をへルールから取り外す際に、ガラスが脱落しないので安全です。

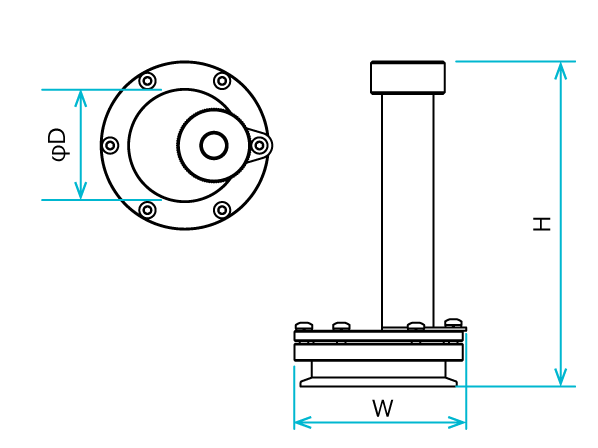

寸法参考図
サイズ表
| 型式 | 重量 | へルール | 可視範囲 | 全幅 | 全高 | 耐圧強度 | 納期 |
|---|---|---|---|---|---|---|---|
| kg | サイズ | D | W | H | （常温） | 日 | |
| NMB-LC-1.5S | 0.6 | 1.5S | 27 | 64 | 134 | 0.18MPa | 2～3 |
| NMB-LC-2S | 0.7 | 2S | 41 | 75 | 134 | 0.18MPa | 2～3 |
| NMB-LC-3S | 0.9 | 3S | 65 | 100 | 134 | 0.18MPa | 2～3 |
| NMB-LC-4S | 1.3 | 4S | 90 | 128 | 134 | 0.16MPa | 2～3 |
- ライトの照射角度を変更したい。
アームタイプ【NMB-LA】をご使用ください。
- ライト無しのものはありますか？
【NMB】がございます。
- ワイパー付きのものはありますか？
ライトとワイパーが干渉するため、両方付いているものはありませんが、ライト無しでワイパーが付いた窓はあります（【NMBW】）。
- サイズやライトを指定して製作できますか？
お問い合わせください。
- 容器内が真空状態でも使用できますか？
使用できます。
