製品仕様
※容器製作時に溶接にて取り付けるオプション加工品です。
材質 SUS304
パッキン シリコンゴム
窓ガラス 耐熱強化ガラス
耐圧強度 0.18MPa管理番号 1P007907（角窓カバー）
ステンレス容器の側面から内容物のレベルや状態を確認したい場合のオプション加工です。

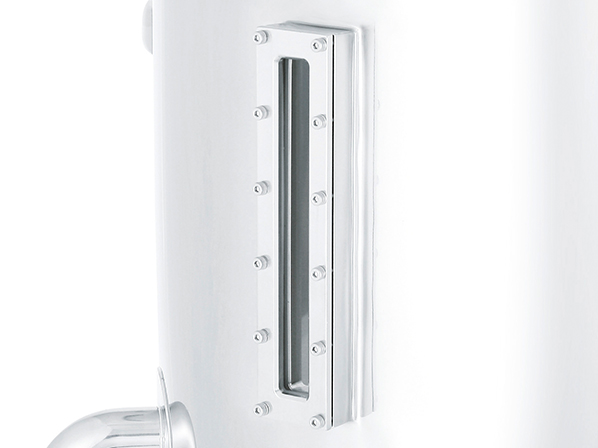

○容器の側面に溶接にて取り付ける長方形ののぞき窓（サイトグラス）です。
○取り付けることで、蓋を開けずに内部の様子を確認できます。
○可視範囲は4種類あります。
○耐圧強度は、0.18MPaです。
○窓部分は分解洗浄できます。
○カバー付きや、可視範囲を広げるために二連にするなど様々な特注実績があります。
のぞき窓は、用途に合わせて様々な製品ラインナップがあります。
のぞき窓の製品ラインナップを見る
角フランジのぞき窓を取り付けたオーダーメイド事例
ステンレス製品のオーダーメイドはMONOVATEへお任せください
MONOVATEでは、様々なステンレス製品をオーダーメイドで製作しております。
今までの実績の一部を業界別・形状別・用途別でお探しいただけます。
オーダーメイド製作についてのご相談も、お気軽にご連絡ください。
寸法参考図
サイズ表
| 型式 | 長さ | 幅 | 可視範囲 |
| L | W | A×B | |
| KNM-130 | 130 | 46 | 20×100 |
| KNM-170 | 170 | 46 | 20×140 |
| KNM-210 | 210 | 46 | 20×180 |
| KNM-250 | 250 | 46 | 20×220 |
- 【KNM】は購入できますか？
溶接にて取り付けて使用する製品ですので、このままの販売はしておりません。容器ご注文の際に溶接にて取り付けいたします。
- のぞき窓【NM】との違いは何ですか？
のぞき窓は蓋などに取り付けて内部を確認できますが、角フランジのぞき窓は容器側面に取り付けて内部のレベルなどを確認できます。
- 蓋に取り付けることはできますか？
可能です。
- 楕円型ののぞき窓はありますか？
ラインナップにはありませんが、特注にて製作することは可能です。
- 長さを変えたり、複数個取り付けることはできますか？
可能です。2連にしたり、複数個取り付けた実績があります。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
