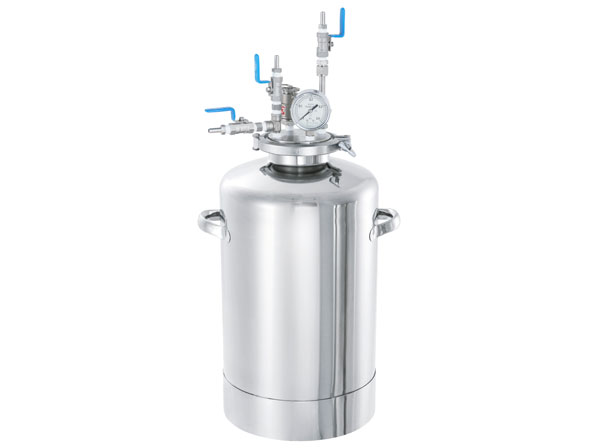

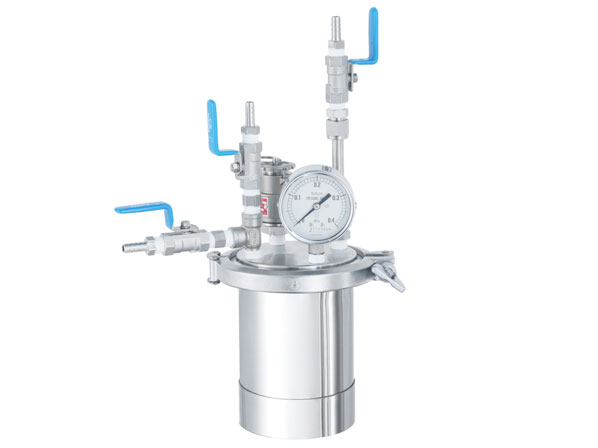

製品仕様
容器本体、取っ手、袴、蓋…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション…フッ素ゴム）
●表面処理：内外面バフ研磨
【アクセサリーセット】
①加圧口

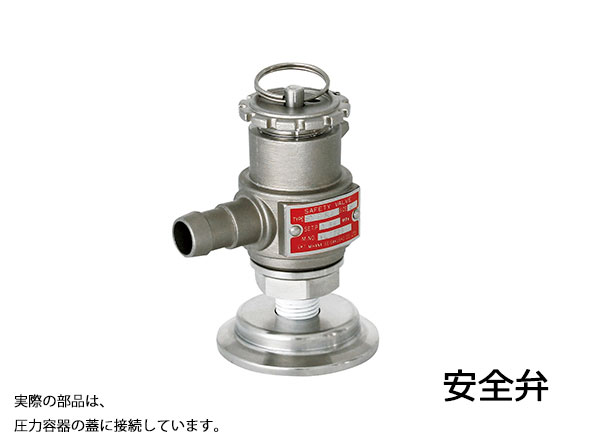

②安全弁
③液送口

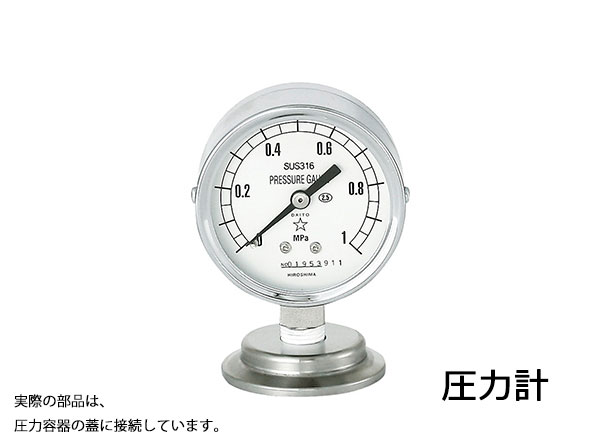

④圧力計
JAN: 4589691013866
○ご使用に合わせて、アクセサリーを選定出来ます。
○受注生産品の為、「寸法」「材質」の変更や用途に合わせて特注加工ができます。
○【PCN‐F】と比べ、蓋とクランプが軽く取扱いやすいです。

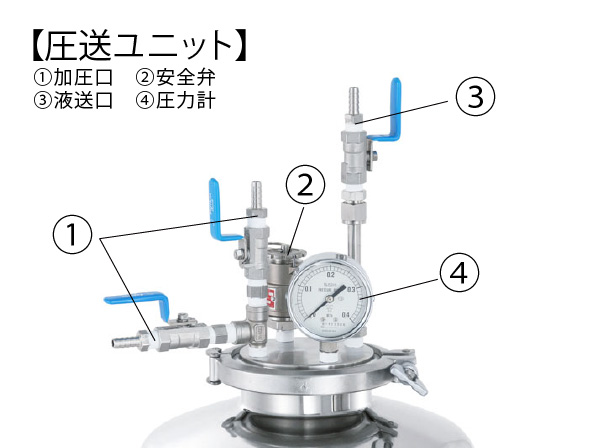

【セット内容】 ①加圧口 ②安全弁 ③液送口 ④圧力計
圧送用の装置を探しているけど、どんな部品が必要かわからない…
最低限必要なアクセサリーを揃えたい…
そんなお客様のために、日東金属工業がお勧めする圧送基本セットをご用意しました。

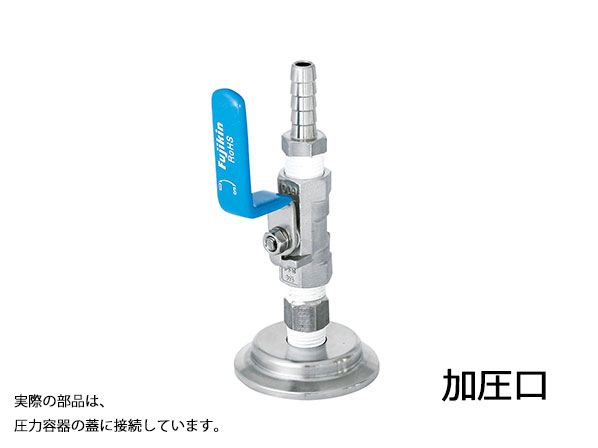

加圧口 （2個）
容器にエアー等を送るためのジョイントです。
ヘルールタイプですので、取付、取り外しが容易です。
ボールバルブ付きで簡単に開閉できます。
ホース口（タケノコニップル）付きでホース接続が容易です。
加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。
※注意
写真はへルール接続用のソケット型ジョイントが付いていますが
実際は圧力容器用へルールキャップに直接接続しています。
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 開口部 | 内高 | 容器高 | 全高 | 板厚 | 重量 | 使用圧力 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D2 | H1 | H2 | H3 | ｔ | kg | （常温） | 日 | |
| PCN-01-UT | 1 | - | 97.6 | 160 | 170 | 183 | 1.5 | 3.5 | 0～0.4MPa | 30 |
| PCN-03-UT | 3 | 158.4 | 97.6 | 210 | 220 | 233 | 1.5 | 4 | 0～0.4MPa | 30 |
| PCN-05-UT | 5 | 158.4 | 97.6 | 310 | 320 | 333 | 1.5 | 5 | 0～0.4MPa | 30 |
| PCN-10-UT | 10 | 208.3 | 97.6 | 360 | 370 | 383 | 1.5 | 6 | 0～0.4MPa | 30 |
| PCN-20-UT | 20 | 259.4 | 97.6 | 460 | 470 | 483 | 1.5 | 7.5 | 0～0.4MPa | 30 |
| PCN-30-UT | 30 | 309.5 | 97.6 | 500 | 510 | 523 | 2.0 | 12 | 0～0.4MPa | 30 |
| PCN-40-UT | 40 | 345.6 | 97.6 | 530 | 540 | 553 | 2.0 | 13 | 0～0.18MPa | 30 |
| PCN-50-UT | 50 | 396.4 | 97.6 | 530 | 540 | 553 | 2.0 | 15 | 0～0.18MPa | 30 |
