製品仕様
容器本体…SUS304
ジャケット…SUS304
取っ手、袴…SUS304
蓋…SUS304
クランプバンド…SCS13
Oリング・パッキン…シリコンゴム（オプション…フッ素ゴム）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨

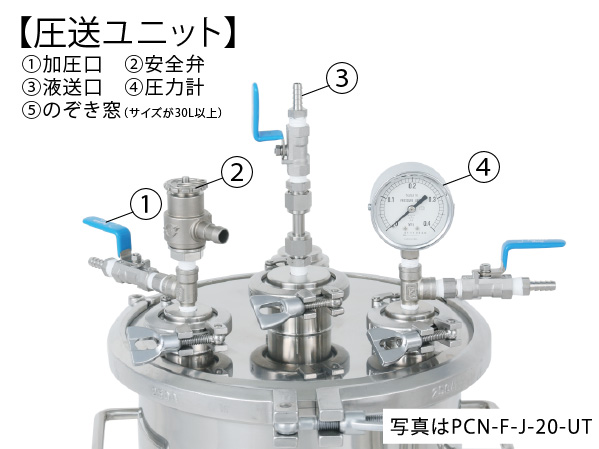

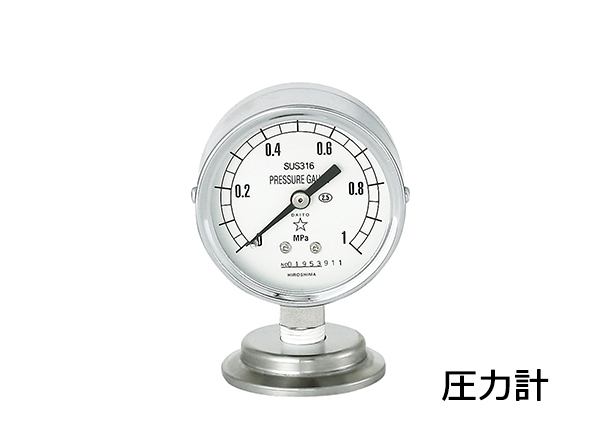

【アクセサリーセット】 ①加圧口 ②安全弁 ③液送口 ④圧力計 （⑤のぞき窓）

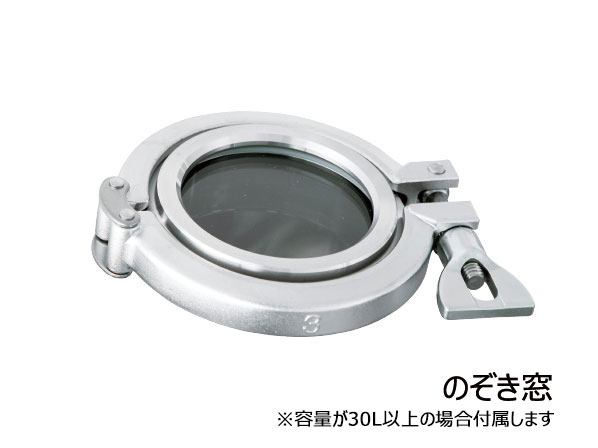

※容量30L以上の容器にはのぞき窓が2つ付きます。
容量：10L、20L、30L、40L、50L、80L
その他の容量についてはお問い合わせください。
JAN: 4589691014092
○【PCN-F-J】とアクセサリーのセットです。
○ご使用に合わせて、アクセサリーを選定出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます。
【セット内容】 ①加圧口 ②安全弁 ③液送口 ④圧力計 ⑤のぞき窓（容量30L以上のみ）
ジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。
圧送用の装置を探しているけど、どんな部品が必要かわからない…
最低限必要なアクセサリーを揃えたい…
そんなお客様のために、MONOVATEがお勧めする圧送基本セットをご用意しました。

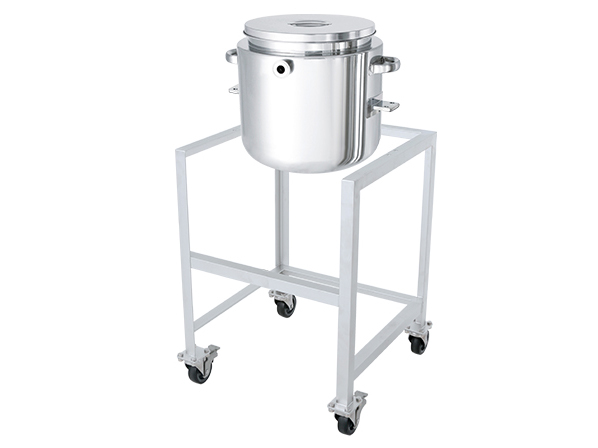

開口部がへルールタイプの圧力容器です。
口径と容器内径が同じストレートタイプで、
スチームや水で温度調節できるジャケット付きのステンレスタンクです。
加圧口 （2個）
容器にエアー等を送るためのジョイントです。
ヘルールタイプですので、取付、取り外しが容易です。
ボールバルブ付きで簡単に開閉できます。
ホース口（タケノコニップル）付きでホース接続が容易です。
加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 開口部 | 内径 | 内高 | 容器高 | 全高 | 板厚 | 重量 | 使用圧力(常温) | 使用圧力(常温) | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | ヘルール | D2 | H1 | H2 | H3 | ｔ1 | kg | 本体 | ジャケット | 日 | |
| PCN-F-J-10-UT | 10 | 208.3 | 200A | 259.4 | 340 | 375 | 421 | 1.5 | 17 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-20-UT | 20 | 259.4 | 250A | 309.5 | 440 | 475 | 522 | 1.5 | 24.5 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-30-UT | 30 | 309.5 | 300A | 345.6 | 460 | 490 | 537 | 2.0 | 34 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-40-UT | 40 | 345.6 | 350A | 396.4 | 490 | 525 | 572 | 2.0 | 43 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-50-UT | 50 | 396.4 | 400A | 450 | 490 | 525 | 572 | 2.0 | 49.5 | 0～0.18MPa | 0～0.18MPa | 40 |
| PCN-F-J-80-UT | 80 | 396.4 | 400A | 450 | 730 | 765 | 812 | 2.0 | 60 | 0～0.18MPa | 0～0.18MPa | 40 |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 加減圧ジャケット容器 マグネット式撹拌機付き【採用事例】粉体と液体の溶解～脱泡用圧力容器
製薬メーカー様 納入
○粉体と液体を溶解・脱泡し他の機器へ圧送するために使用する、ステンレス圧力容器ユニットのオーダーメイド事例です。
・ステンレス圧力容器にマグネット式撹拌機（攪拌機/かくはん機）、恒温水循環装置、真空ポンプなどの周辺機器を組み合わせています。
- フランジオープン型加圧容器 ジャケット付 架台、外装断熱材、各種アクセサリー【採用事例】材料を加温～溶解～撹拌するステンレス容器
化学薬品製造メーカー様納入
〇材料の加温・溶解・撹拌で使用する、ステンレス加圧容器のオーダーメイド事例です。
・コンタミを嫌う材料をジャケットで加熱しながら撹拌機（攪拌機/かくはん機）にて溶解します。
