製品仕様
容器本体…SUS304
取っ手、脚…SUS304
蓋…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション…フッ素ゴム）
キャスター…SUS+ウレタン車（内ストッパー付2個）
●表面処理：内外面バフ研磨
【アクセサリーセット】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ （⑤のぞき窓）
※容量30L以上の容器にはのぞき窓が2つ付きます。
容量：10L、20L、30L、40L、50L、80L
その他の容量についてはお問い合わせください。
JAN: 4589691014290
○オープン型の為、洗浄が容易に行えます。
○ご使用に合わせて、アクセサリーを選定出来ます。
○下部排出の為、内容物が残留なく排出出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます

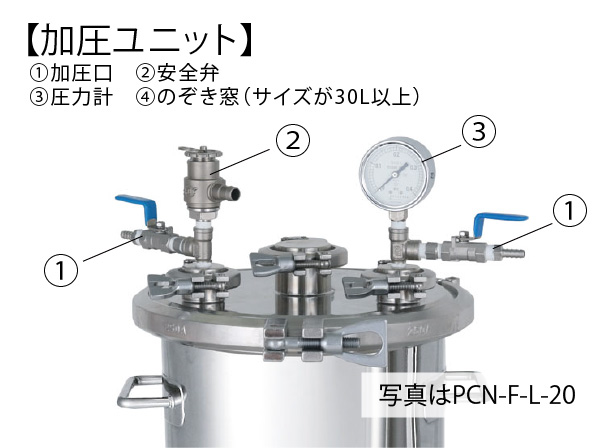

【セット内容】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ ⑤のぞき窓（容量30L以上のみ）
圧送用の装置を探しているけど、どんな部品が必要かわからない…
最低限必要なアクセサリーを揃えたい…
そんなお客様のために、日東金属工業がお勧めする圧送基本セットをご用意しました。

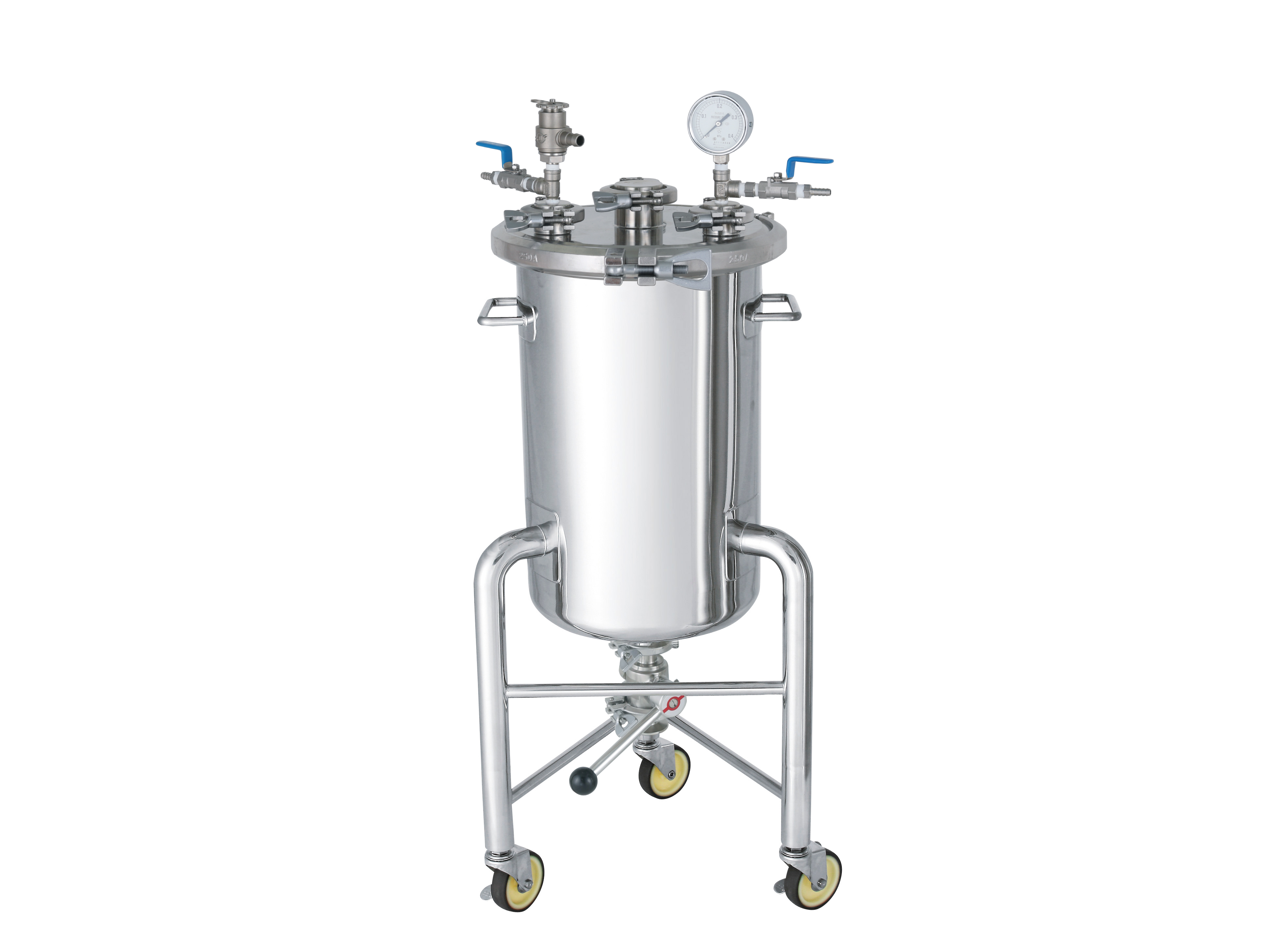

開口部がへルールタイプの圧力容器です。
口径と容器内径が同じストレートタイプです。
加圧口 （2個）
容器にエアー等を送るためのジョイントです。
ヘルールタイプですので、取付、取り外しが容易です。
ボールバルブ付きで簡単に開閉できます。
ホース口（タケノコニップル）付きでホース接続が容易です。
加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 内高 | ドレン高 | 容器高 | 全高 | 板厚 | ドレン | 脚本数 | 使用圧力 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | H1 | H2 | H3 | H4 | t | サイズ | 本 | （常温） | 日 | |
| PCN-F-L-10-UT | 10 | 208.3 | 490 | 178 | 668 | 714 | 1.5 | 1S | 3 | 0～0.18MPa | 35 |
| PCN-F-L-20-UT | 20 | 259.4 | 591 | 178 | 769 | 816 | 1.5 | 1S | 3 | 0～0.18MPa | 35 |
| PCN-F-L-30-UT | 30 | 309.5 | 616 | 173 | 789 | 836 | 2.0 | 1.5S | 3 | 0～0.18MPa | 35 |
| PCN-F-L-40-UT | 40 | 345.6 | 646 | 173 | 819 | 866 | 2.0 | 1.5S | 3 | 0～0.18MPa | 35 |
| PCN-F-L-50-UT | 50 | 396.4 | 646 | 173 | 819 | 866 | 2.0 | 1.5S | 4 | 0～0.18MPa | 40 |
| PCN-F-L-80-UT | 80 | 396.4 | 886 | 173 | 1059 | 1106 | 2.0 | 1.5S | 4 | 0～0.18MPa | 40 |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
