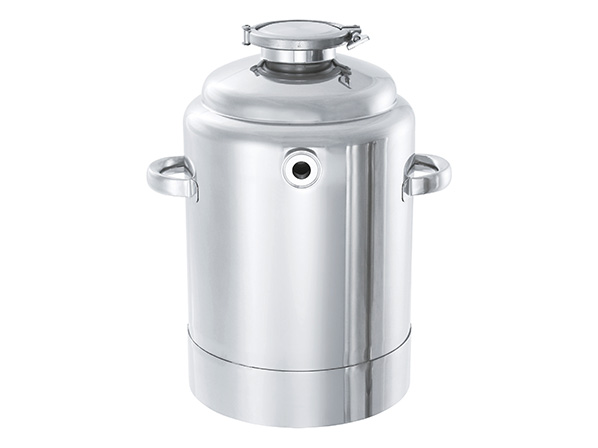

【PCN-J】ジャケット型加圧容器

開口部がへルール（4Sサイズ）のスタンダードな圧力容器です。スチームや水で温度調節できるジャケット付きのステンレスタンクです。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○加圧容器【PCN】に内容液の保温・冷却用のジャケットを付けました。

○ご使用に合わせて、アクセサリーを選定できます。

○【PCN-F-J】と比べ、蓋とクランプが軽く取扱いやすいです。

○キャップヘルールにはRc1/4サイズのタップ(ネジ)穴が4か所開けられており、各種アクセサリを取り付けられます(タップ穴のサイズや数は特注にて変更できます)。

加圧容器用アクセサリー

「最低限必要なアクセサリを容器と一緒に揃えたい」「どのような部品が必要かわからない」ときには、圧送に必要な容器と各種アクセサリがセットになったこちらの製品がおすすめです。

加圧容器圧送ユニットを見る

断熱カバーで温調効率UP！

断熱カバーの詳細を見る

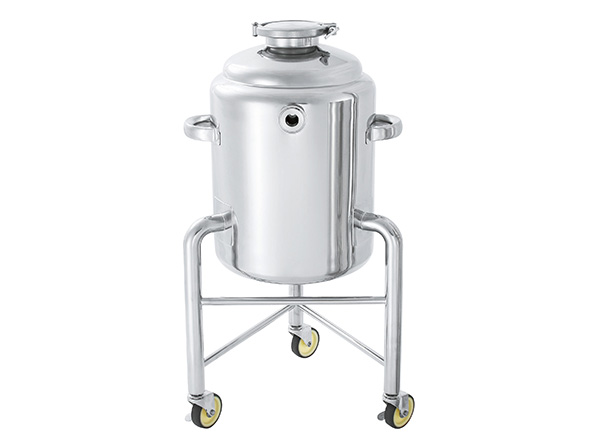

キャスター脚付きの製品もあります

この製品の詳細を見る

ご希望にあわせて選べる圧力容器

キャスター付き、ジャケット付きなど、さまざまタイプのステンレス製圧力容器を製作しています。

圧力容器の製品ラインナップを見る

寸法参考図

サイズ表

型式	容量	重量	内径	開口部	内径	内高	容器高	全高	ジャケット高
	L	㎏	D1	D2	D3	H1	H2	H3	H4
PCN-J-05	5	6.5	158.4	97.6	208.3	310	345	358	279
PCN-J-10	10	8.5	208.3	97.6	259.4	360	395	408	315
PCN-J-20	20	14	259.4	97.6	309.5	460	495	508	402
PCN-J-30	30	18.5	309.5	97.6	345.6	500	530	543	426
PCN-J-40	40	23	345.6	97.6	396.4	530	565	578	453
PCN-J-50	50	25.5	396.4	97.6	450	530	565	578	443

全幅	板厚	板厚	使用圧力(常温)	使用圧力(常温)	納期	RoHS
W	t1	t2	本体	ジャケット	日
279	1.5	1.5	0～0.4MPa	0～0.18MPa	25	○
337	1.5	1.5	0～0.4MPa	0～0.18MPa	25	○
415	1.5	2.0	0～0.4MPa	0～0.18MPa	25	○
453	2.0	2.0	0～0.4MPa	0～0.18MPa	25	○
506	2.0	2.0	0～0.18MPa	0～0.18MPa	25	○
575	2.0	2.0	0～0.18MPa	0～0.18MPa	25	○

容器の材質は変更できますか？: 出来ます。SUS316Lがあります。

耐食性が必要なのですが…: フッ素樹脂コーティングの表面処理ができます。

カタログにないサイズ、容量はできますか？: 近い容量の容器の高さを変えて製作いたします。

パッキンの材質は変更できますか？: 内容物と相性の良い材質に変更できます。詳しくはお問い合わせください。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

ジャケット付き容器のカスタマイズ事例を見るカスタマイズについて相談する

同カテゴリーのカスタマイズ製品事例

カードホルダー付き圧力容器【採用事例】

不活性ガスを注入し内部空気をパージして保管

○金型メーカー様採用

不活性ガスを注入し内部空気をパージして保管する、ステンレス製圧力容器のオーダーメイド事例

側面にカードホルダーを取り付けた圧力容器です。

ホルダー下部には水抜き用の隙間があり、洗浄液などが溜まりにくい構造です。

詳細を見る
ビフネルロート付き加減圧容器【採用事例】

原料の吸引ろ過用ステンレス圧力容器

エレクトロケミカル材料メーカー様納入
〇原料を吸引ろ過するために使われるステンレス加減圧容器のオーダーメイド事例です。
・蓋にビフネルロートを取り付けています。

詳細を見る
