製品仕様
容器本体…SUS304
ジャケット…SUS304
取っ手、脚…SUS304
キャップヘルール…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション/フッ素ゴム）
キャスター…SUS+ウレタン車（内ストッパー付2個）
ジャケット部ノズル…1Sヘルール
開口部…4Sヘルール
●表面処理：内外面バフ研磨

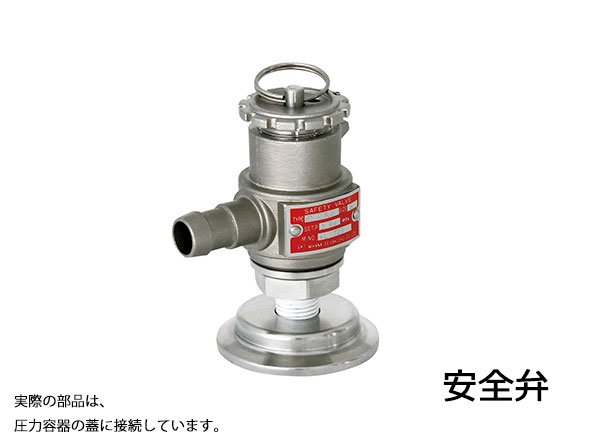

【アクセサリーセット】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ
JAN: 4589691014474
●【PCN-J-L】とアクセサリーのセットです。
●ご使用に合わせて、アクセサリーを選定できます。
●下部排出の為、内容物が残留なく排出できます。
●【PCN-F-J-L】と比べ、蓋とクランプが軽く取扱いやすいです。
【セット内容】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ
ジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。
圧送用の装置を探しているけど、どんな部品が必要かわからない…
最低限必要なアクセサリーを揃えたい…
そんなお客様のために、MONOVATEがお勧めする圧送基本セットをご用意しました。

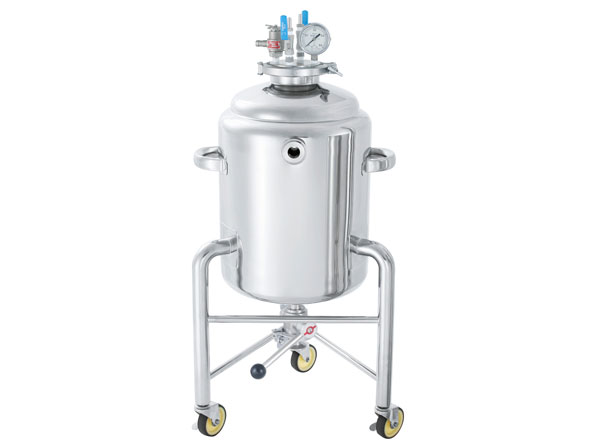

開口部がへルール（4Sサイズ）のスタンダードな圧力容器です。
タンクごと移動できるキャスター脚付きです。

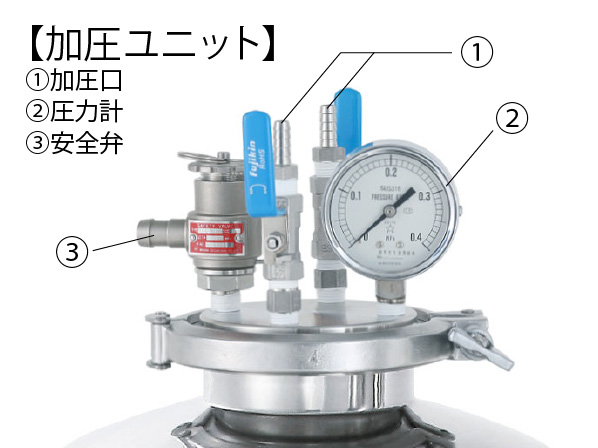

加圧口 （2個）
容器にエアー等を送るためのジョイントです。
ヘルールタイプですので、取付、取り外しが容易です。
ボールバルブ付きで簡単に開閉できます。
ホース口（タケノコニップル）付きでホース接続が容易です。
加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 開口部 | 内径 | 内高 | 容器高 | 板厚 | ドレン | 重量 | 使用圧力（常温） | 使用圧力（常温） | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D2 | D3 | H1 | H3 | t1 | サイズ | kg | 本体 | ジャケット | 日 | |
| PCN-J-L-10-UT | 10 | 208.3 | 97.6 | 259.4 | 389 | 689 | 1.5 | 1S | 14 | 0～0.4MPa | 0～0.18MPa | 30 |
| PCN-J-L-20-UT | 20 | 259.4 | 97.6 | 309.5 | 488 | 788 | 1.5 | 1S | 18.5 | 0～0.4MPa | 0～0.18MPa | 30 |
| PCN-J-L-30-UT | 30 | 309.5 | 97.6 | 345.6 | 529 | 829 | 2.0 | 1.5S | 24 | 0～0.4MPa | 0～0.18MPa | 30 |
| PCN-J-L-40-UT | 40 | 345.6 | 97.6 | 396.4 | 559 | 859 | 2.0 | 1.5S | 28 | 0～0.18MPa | 0～0.18MPa | 30 |
| PCN-J-L-50-UT | 50 | 396.4 | 97.6 | 450 | 559 | 859 | 2.0 | 1.5S | 33 | 0～0.18MPa | 0～0.18MPa | 30 |
