製品仕様
容器本体…SUS304
キャップ…SUS304
パッキン…シリコンゴム（オプション：PTFE /フッ素ゴム）
クランプバンド…SCS13
●表面処理：内外面バフ研磨
●使用条件：大気圧～0.047MPaJAN: 4582136040731
クランプバンドで締め込む、気密性に優れたボトルです。
用途や内容物に合わせて口径やガスケットを選べます。
開口部はヘルールになっているため、洗浄や開閉が簡単です。
【PSH】と【PSF】の違い
容量：2L、5L、10L
開口部：4Sへルール（φ97.6mm）
【PSF】（本製品）
容量：1L、2L
開口部：2Sへルール（φ47.8mm）
2Lの場合、【PSH】の方が口径が大きくなります。
用途や内容物に応じてお選びください。
オーダーメイドできます
製作例
SUS316Lで製作 / パッキン材質変更 / 内外面電解研磨 / 開口部へルールサイズ変更 / カードホルダー / マーキング付き / 窓付き / 内面ETFEコーティング / 導電PFAコーティング / 取っ手取り付け / 継手取り付け など
関連製品

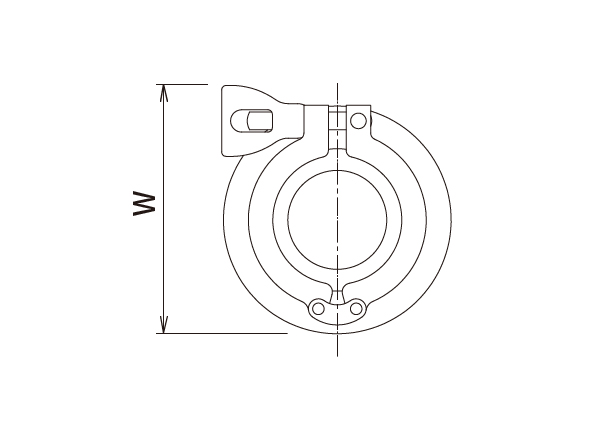

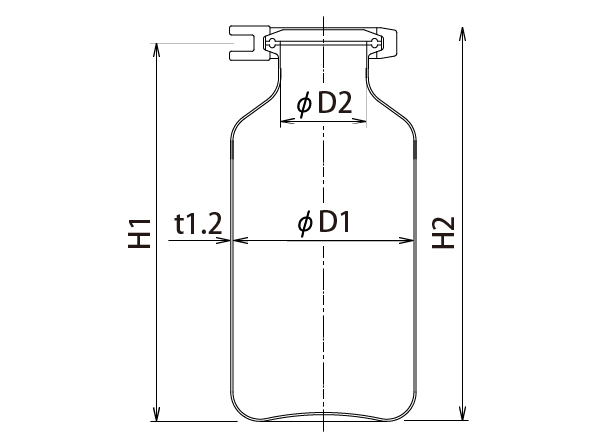

寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 高さ | 全高 | 最大幅 | 開口部 | 開口部 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | H1 | H2 | W | D2 | へルール | 日 | ||
| PSH-12 | 2 | 2.0 | 120 | 228 | 239 | 166 | 97.6 | 4S | 2～3 | ○ |
| PSH-16 | 5 | 2.7 | 160 | 313 | 324 | 172 | 97.6 | 4S | 2～3 | ○ |
| PSH-21 | 10 | 3.5 | 210 | 363 | 374 | 212 | 97.6 | 4S | 2～3 | ○ |
| PSF-10 | 1 | 1.0 | 100 | 208 | 219 | 113 | 47.8 | 2S | 2～3 | ○ |
| PSF-12 | 2 | 1.4 | 120 | 253 | 264 | 122 | 47.8 | 2S | 2～3 | ○ |
- SUS316Lでの製作はできますか？
製作可能です。詳細はお問い合わせください。
- 取っ手を付けたいのですが。
ご要望に合う取っ手を取り付け致します。
- 容量や高さなどは変えられますか？
30mLのサンプリングボトルなど、小容量ボトルの製作実績がございます。
高さを変えてご要望の容量に変更することも可能です。
- 蓋のみ、パッキンのみ、本体のみ等の販売はしていますか？
1ケより販売しております。「○○（型番）のパッキンのみ」などでご指定ください。
- ボトル運搬用のカゴの製作はできますか？
製作可能です。詳細はお問い合わせください。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 30ml ヘルール式小型容器【採用事例】品質確認サンプリング用のステンレス容器（ボトル）
製薬メーカー様納入
○サンプリングに使用する、ステンレス容器（ボトル）のオーダーメイド事例です。
- トルク管理できるボトル【採用事例】ボトルの締め込みを標準化・漏れ防止に
○トルク管理が可能なステンレスボトルの事例です。
・蓋にナットを溶接し、トルク管理をできるようにしています。
・蓋を閉める際、蓋に溶接されたナットにトルクレンチ・ソケットを差し込んで使用します。
