製品仕様
材質：SUS304
プランジャーロック：SUS303
パッキン：PTFE
●表面処理：バフ研磨
●使用条件：大気圧（加減圧不可）
※排出口は上側がへルール、下側は突起付き短管です。（排出口の種類は変更可能です）
※SH-100A~200Aは互換性の確認が必要です。
※排出途中で閉めると粉漏れすることがあります。
※SH-2.5S（2.5Sへルール）、SH-3.5S（3.5Sへルール）等、ラインナップ外のサイズも製作いたします。
JAN: 4582136047266
〇分解組み立てが簡単に出来ます。
〇PTFEパッキンにより、スムーズにスライドできます。
〇上部はへルール接続なので、取り外しが簡単です。
○下部は突起が付いた短管ですので、シュートなどを接続した際に抜けにくくなっています。
〇バルブの誤開閉を防止するロック機能付きです。

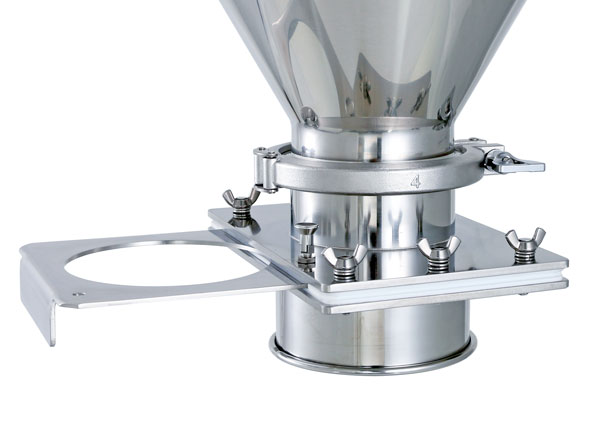

シャッター弁の仕組み
板状の弁を滑らせ移動する事で開閉する、全開・全閉用のバルブです。
全開時は流れに対して障害物が無く、弁はドレン口と同じ口径が取れます。
排出下部は短管仕様
こちらの製品は下部排出口が短管になっています。
シュートやホースなどを接続した際の抜け防止として、短管の端には突起が付いています。
下部排出口がヘルールの製品もございます。＞ 詳細はこちら
誤作動防止機能付き
プランジャーロックはつまみを引くことでピンの出し入れを行い、スライドを固定します。
つまみを持ち上げなければスライドの開閉ができないので、容器を傾けた際に、スライドが勝手に動くという事はありません。
オーダーメイド事例
粉体製造メーカー様に採用された、シャッター弁のオーダーメイド事例です。
上下ともへルール接続で、弁の穴形状は内容物により変えられるようになっており、プランジャーロックには紛失防止用にチェーンが付いています。
寸法参考図
サイズ表
| 型式 | 重量 | へルール | ヘルール内径 | 幅 | 高さ | 排出口内径 | 排出口外径 | 納期 |
|---|---|---|---|---|---|---|---|---|
| kg | サイズ | D | W1×W2 | H | A | B | 日 | |
| SH-2S | 3 | 2S | 47.8 | 192×245 | 83 | 47.8 | 56.8 | 2～3 |
| SH-3S | 3 | 3S | 72.3 | 200×250 | 83 | 72.3 | 82.3 | 2～3 |
| SH-4S | 4 | 4S | 97.6 | 230×270 | 83 | 97.6 | 107.6 | 2～3 |
| SH-100A | 4 | 100A | 108.3 | 260×280 | 96 | 109 | 121.4 | 2～3 |
| SH-150A | 6 | 150A | 158.4 | 310×370 | 101 | 159 | 171.4 | 2～3 |
| SH-200A | 9 | 200A | 208.3 | 360×470 | 101 | 209 | 221.4 | 2～3 |
- へルールのサイズは変更できますか？両側ともへルールはできますか？
サイズ変更可能です。上下ともヘルール仕様のシャッター弁 両ヘルールタイプ【SHB】があります。
- 接続の継ぎ手の変更はできますか？
他の規格の継ぎ手などに変更できます。
- 材質は変更できますか？
SUS316Lで製作できます。
- 弁の穴の形や接続へルールを長くするなどの変更はできますか？
特注対応にて対応可能です。特注事例もご覧ください。
- シャッター弁は真空、加圧に使えますか？
シャッター弁は粉体、固形物専用です。液体や加減圧には使用できません。
