製品仕様
【本体 仕様】
材質：SUS304
パッキン：PTFE
●表面処理：バフ研磨
●使用条件：大気圧（加減圧不可）
【エアーシリンダ 仕様】
材質：SUS304
パッキン：NBR（オプション：FKMへの材質変更）
グリース：NSF-H1認証品(食品機械用)
●最高使用圧力： 1.0MPa
●作動方式：複動
●適用チューブ外径：φ6mm
※排出口の種類は変更可能です。
※SHB-A-100A~200Aは互換性の確認が必要です。
※排出途中で閉めると粉漏れすることがあります。
※食品が直接シリンダ部品に接触し、その食品が商品として扱われる環境下では使用できません。
※エアーの供給ができる設備が必要です。
※SHB-A-2.5S（2.5Sへルール）、SHB-A-3.5S（3.5Sへルール）等、ラインナップ外のサイズも製作いたします。

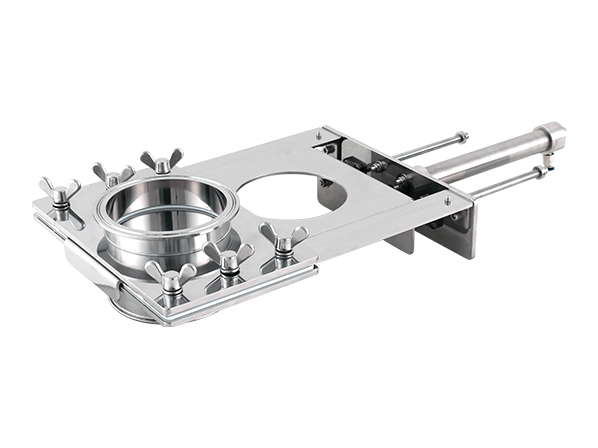

※片側が短管仕様のシャッター弁【SH-A】もあります。
JAN: 4573556901450

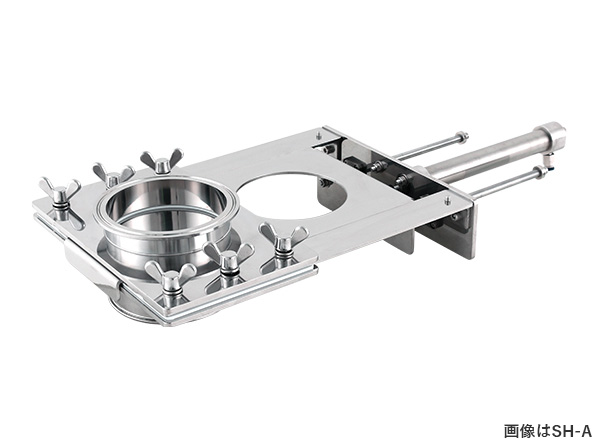

○エアーシリンダを搭載した、空圧で自動開閉できるシャッター式バルブです。
○粉体、粒体の充填工程、原材料の投入工程などで活躍します。
○外装部品はオールステンレス、さらにシリンダ可動部に設けられたスクレーパによりシリンダ内部への水の侵入を防ぐ構造になっています。
○食品製造工程など、水滴がかかってしまう可能性がある場合でも安心してお使いいただけます。
○両側ともヘルール接続のため、着脱が簡単です。

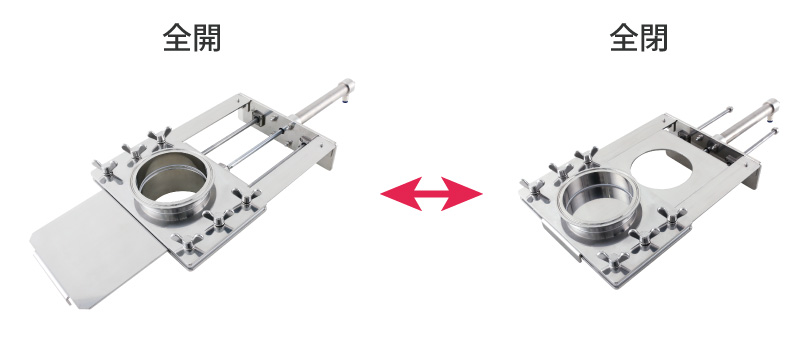

シャッター弁の仕組み
板状の弁を滑らせ移動することで開閉する、全開・全閉用のバルブです。
全開時は流れに対して障害物が無く、弁はドレン口と同じ口径が取れます。

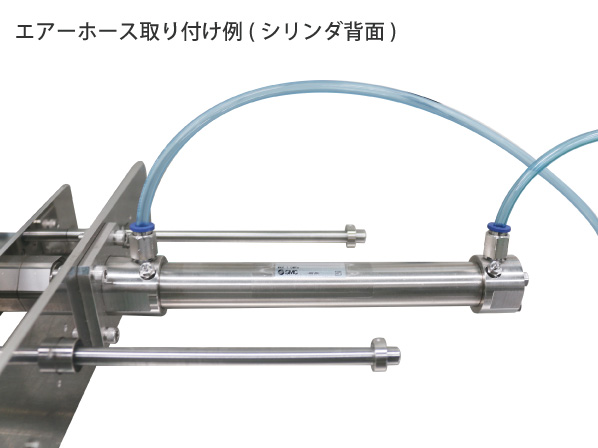

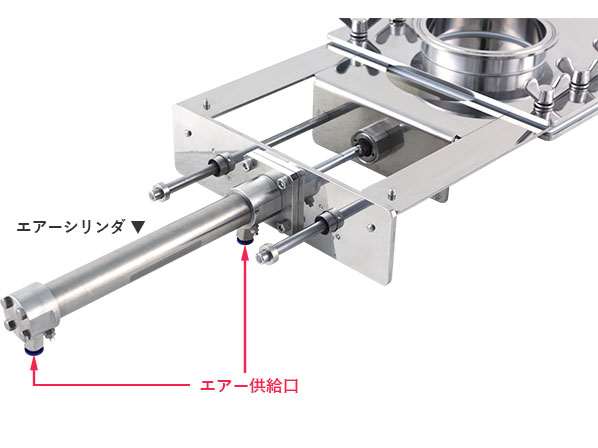

シャッター弁はエアーシリンダで自動開閉
シャッター弁はエアーシリンダで自動開閉します。開閉の省力化や、人が手で取り扱うことによるコンタミリスクの低減に繋がります。
開閉速度はエアー供給量やシャッター弁本体の蝶ねじの締め付けトルクによって変わります。すばやく閉めることもできれば、比較的ゆっくりと閉めることも可能です。

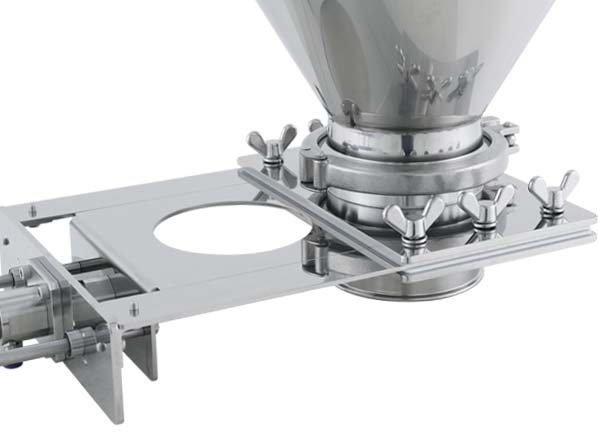

また、【LU-DT-ASC-K】鏡板型計量ユニットなど、他の機器と連動させて開閉することも可能です。工程の自動化にお役立ていただけます。
排出下部はヘルール仕様

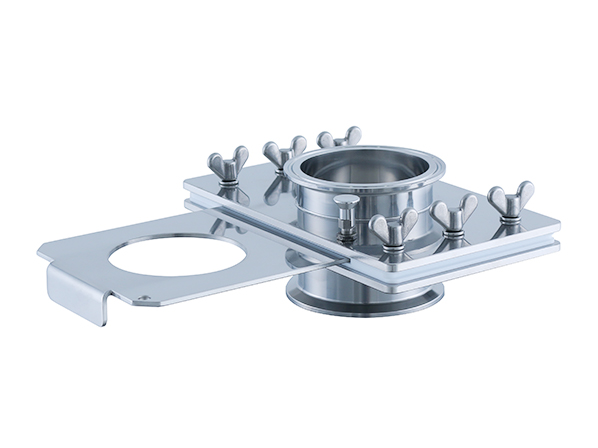

こちらの製品は下部排出口がヘルール接続になっています。(画像はエアーシリンダのない【SHB】)
投入先の容器やヘルール配管に接続することができます。

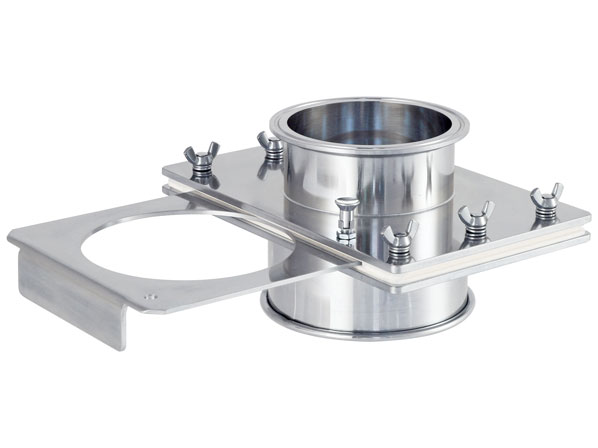

下部排出口が短管になっている製品もあります。 詳細はこちら＞＞＞

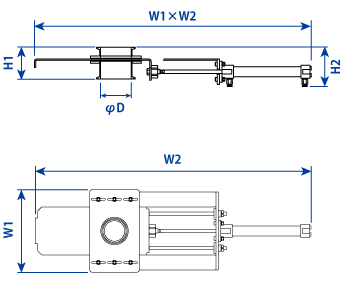

寸法参考図
サイズ表
| 型式 | ヘルール | ヘルール内径 | 幅 | 高さ1 | 高さ2 | 納期 |
|---|---|---|---|---|---|---|
| サイズ | D | W1×W2 | H1 | H2 | 日 | |
| SHB-A-2S | 2S | 47.8 | 192×647 | 75 | 92 | 25 |
| SHB-A-3S | 3S | 72.3 | 200×652 | 75 | 92 | 25 |
| SHB-A-4S | 4S | 97.6 | 230×669 | 75 | 92 | 25 |
| SHB-A-100A | 100A | 108.3 | 260×684 | 96 | 96 | 25 |
| SHB-A-150A | 150A | 158.4 | 310×882 | 101 | 101 | 25 |
| SHB-A-200A | 200A | 208.3 | 360×1082 | 101 | 101 | 25 |
- エアーシリンダの付いていない、手動で動かすタイプのものはありますか？
あります。シャッター弁 両ヘルールタイプ【SHB】はエアーシリンダが付いておらず、手動で動かすタイプです。
- シャッター弁は真空、加圧に使えますか？
シャッター弁は粉体、固形物専用です。液体や加減圧には使用できません。
- へルールのサイズ等は変更できますか？
可能です。上下異なるサイズ・規格のヘルールにもできます。他の規格の継ぎ手などへの変更もできます。
- 材質は変更できますか？
エアーシリンダを除く本体のみSUS316Lで製作できます。
