製品仕様
材質：SUS304
※SUS316Lでも製作できます。
※ご希望のサイズや規格での製作も承ります。
※へルールへの接続に必要なガスケットやクランプバンドは別売りです。
特長
サイズ表
カスタマイズ事例
ヘルール継手とねじ込み継手を接続するアダプターです。
ニップル型の部品等をヘルールへ接続したい時に本製品を使用することで、改造等を行わずに簡単に接続できるようになります。
オールステンレス製で衛生的です。

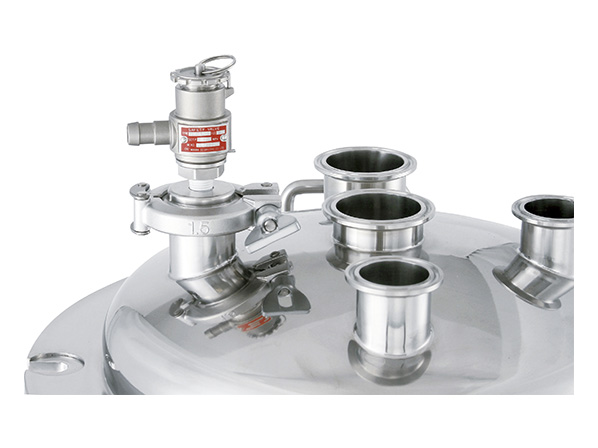

排出ドレン形状が簡単に変えられます へルール接続の容器を、ソケット接続へ簡単に変えられます！ 洗浄、交換が容易になります 直接、器具類を容器に取り付けないので、容器の洗浄や器具類の交換、変更が容易です。
継手が異なることによる容器の改造や、継手の追加工等が不要になります。
関連製品
【特注事例】フランジ型ジョイント
特注にてヘルール・フランジ接続の継手を製作いたします。
?
ジョイント継手について詳しくまとめたコラム
寸法参考図
サイズ表
| 型式 | サイズ | 重量(kg) | へルール | ネジ(Rp) | 外径 | 高さ | 納期（日） | RoHS |
|---|---|---|---|---|---|---|---|---|
| SJ-001 | 1S-1/4B | 0.16 | 1S | 1/4B | 50.5 | 20 | 2～3 | ○ |
| SJ-002 | 1S-3/8B | 0.15 | 1S | 3/8B | 50.5 | 20 | 2～3 | ○ |
| SJ-003 | 1S-1/2B | 0.14 | 1S | 1/2B | 50.5 | 20 | 2～3 | ○ |
| SJ-004 | 1S-3/4B | 0.11 | 1S | 3/4B | 50.5 | 20 | 2～3 | ○ |
| SJ-005 | 2S-1/4B | 0.25 | 2S | 1/4B | 64 | 20 | 10 | ○ |
| SJ-006 | 2S-3/8B | 0.24 | 2S | 3/8B | 64 | 20 | 10 | ○ |
| SJ-007 | 2S-1/2B | 0.23 | 2S | 1/2B | 64 | 20 | 10 | ○ |
| SJ-008 | 2S-3/4B | 0.2 | 2S | 3/4B | 64 | 20 | 10 | ○ |
| SJ-009 | 2S-1B | 0.19 | 2S | 1B | 64 | 20 | 10 | ○ |
| SJ-010 | 2S-1 1/2B | 0.12 | 2S | 1 1/2B | 64 | 20 | 10 | ○ |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 半導体材料向け小型容器【採用事例】高純度の液体を保管するステンレス容器
半導体材料メーカー様納入
〇高純度の液体を保管するステンレス容器のオーダーメイド事例です。
・完全密閉構造になっています。
- 洗浄しやすい開閉蓋【採用事例】蝶番の隙間に汚れが溜まらない
○原料投入・内容物の状態確認に最適なステンレス製開閉蓋のオーダーメイド事例です。
洗浄液や異物が溜まるすき間をなくした、サニタリー性が高い蓋です。
・開閉部分に蝶番を使用せず、取り外しできるようになっています。
