製品仕様
容器本体…SUS304
蓋…SUS304
取っ手…SUS304
目盛の長さ…約25mm
※目盛は容量のおおよその位置となります。
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
容量：4L、7L、10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L、
150L、200L、300L、400L、500L、750L、1000L
※その他のサイズも製作できます。
※目盛の数や位置は変更できます。
※SUS316Lでの製作、電解研磨処理もできます。
JAN: 4582136048911
特長
サイズ表
Q＆A
カスタマイズ事例

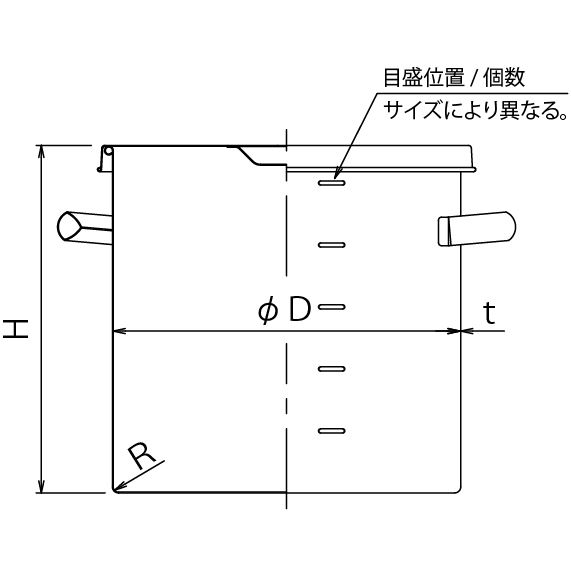

寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内高 | 目盛 | 目盛 | 板厚 | 蓋 | 蓋 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H | L毎 | 数 | t | ストック | ヒラ | 日 | |
| ST-M-18 | 4 | 1.1 | 180 | 180 | 1 | 3 | 0.7 | ● | ○ | 2～3 |
| ST-M-21 | 7 | 1.4 | 210 | 210 | 2 | 3 | 0.7 | ● | ○ | 2～3 |
| ST-M-24 | 10 | 1.8 | 240 | 240 | 2 | 4 | 0.7 | ● | ○ | 2～3 |
| ST-M-27 | 15 | 2.5 | 270 | 270 | 5 | 2 | 0.8 | ● | ○ | 2～3 |
| ST-M-30 | 20 | 3.0 | 300 | 300 | 5 | 3 | 0.8 | ● | ○ | 2～3 |
| ST-M-33 | 25 | 3.7 | 330 | 330 | 5 | 5 | 0.8 | ● | ○ | 2～3 |
| ST-M-36 | 36 | 4.8 | 360 | 360 | 10 | 3 | 0.9 | ● | ○ | 2～3 |
| ST-M-39 | 45 | 5.3 | 387 | 390 | 10 | 4 | 0.9 | ● | ○ | 2～3 |
| ST-M-39H | 50 | 6.2 | 387 | 480 | 10 | 5 | 1.0 | ● | ○ | 2～3 |
| ST-M-43 | 65 | 7.4 | 430 | 450 | 20 | 3 | 1.0 | ● | ○ | 2～3 |
| ST-M-43H | 70 | 8.2 | 430 | 520 | 20 | 3 | 1.0 | ● | ○ | 2～3 |
| ST-M-47 | 80 | 9.8 | 470 | 470 | 20 | 3 | 1.2 | ● | ○ | 2～3 |
| ST-M-47H | 100 | 11.5 | 470 | 600 | 20 | 4 | 1.2 | ● | ○ | 2～3 |
| ST-M-565 | 150 | 16.9 | 565 | 600 | 50 | 2 | 1.2 | - | ● | 2～3 |
| ST-M-565H | 200 | 21.8 | 565 | 900 | 50 | 4 | 1.2 | - | ● | 2～3 |
| ST-M-635 | 300 | 33 | 635 | 1000 | 50 | 6 | 1.5 | - | ● | 5 |
| ST-M-77 | 400 | 50 | 770 | 900 | 100 | 4 | 2.0 | - | ● | 20 |
| ST-M-77H | 500 | 58 | 770 | 1100 | 100 | 4 | 2.0 | - | ● | 20 |
| ST-M-100 | 750 | 83 | 1000 | 1035 | 100 | 7 | 2.0 | - | ● | 30 |
| ST-M-100H | 1000 | 99 | 1000 | 1360 | 200 | 5 | 2.0 | - | ● | 30 |
- 目盛りは内側からも確認できますか？
確認できます。タンクの外側から内側に向けて目盛りを打ち込み、内側へ凹ませています。
- 目盛りの個数、位置は変えられますか？
変更可能です。ご希望の個数や位置をお教え下さい。
- 目盛りの長さは変えられますか？
長くすることは可能です。詳細についてはお問い合わせください。
- 目盛りだけでなく、容量の数字も打ってもらう事はできますか？
お問い合わせください。
- ホッパーなどにも目盛りを付けられますか？
可能です。ご希望の製品をお知らせください。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
