製品仕様
容器本体…SUS304
取っ手…SUS304
蓋…SUS304
キャッチクリップ…SUS304
パッキン【PQA】…シリコンゴム（食品衛生法適合品）
※【TP-CTH-565/565H】のパッキンは【PQB】となります。
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）
容量：10L、15L、20L、25L、35L、45L、65L、80L、100L、150L、200L
JAN: 4560132182242
○粉体や液体等の一時保管や運搬用として手軽な密閉容器です。
○空の状態の時に積み重ねが出来る省スペースタイプの密閉容器です。
○ストレート容器に比べ約12％の軽量化になります。
○底の角は、汚れが溜まりにくいR 構造です。

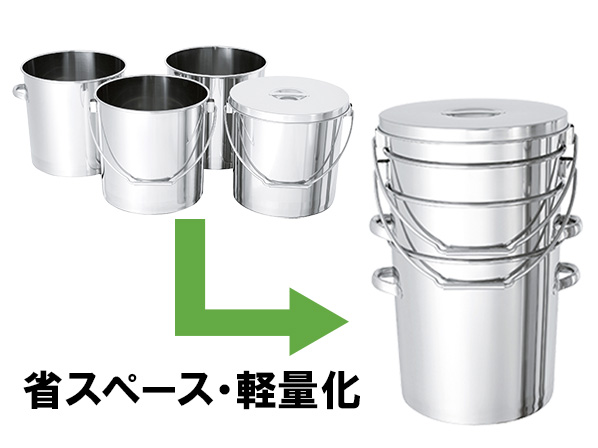

積み重ね（ネスティング）で省スペース化！

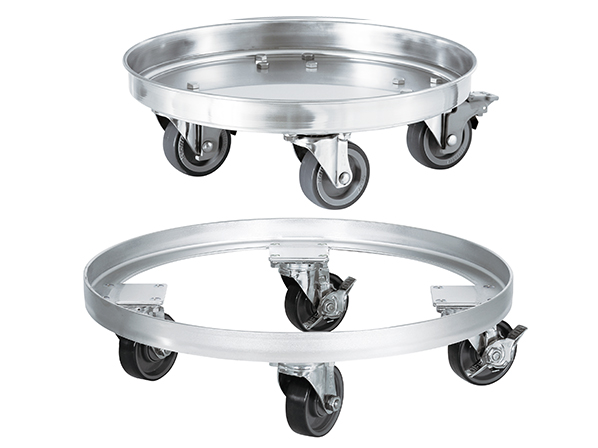

テーパータンク専用台車は3種類ございます
適用サイズ：TP-43/TP-47/TP-565/TP-565H ※その他のサイズは特注製作にて承っております。
キャスター金具…SS（クロムメッキ）
キャスター車輪…ゴム車
キャスター金具…SUS304
キャスター車輪…ナイロンウレタン車
ストッパー…6 ナイロン+30％ガラス繊維（43 ／47）
【KMS-A-TP】オートクレーブ適応テーパー型容器専用運搬台車
オートクレーブ滅菌に対応したステンレス台車です。
適用サイズ：TP-43/TP-47
※その他のサイズはお問い合わせください。
キャスター金具…SUS304
キャスター車輪…MCナイロン車
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内径 | 内高 | 最大幅 | 取っ手高 | 底 | 板厚 | クリップ | パッキン | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | H1 | W | F | R | t | 数 | 日 | |||
| TP-CTH-24 | 10 | 1.9 | 240 | 230 | 244 | 312 | 56 | 5 | 0.6 | 3 | A型 | 2~3 | ○ |
| TP-CTH-27 | 15 | 2.5 | 270 | 260 | 279 | 345 | 71 | 5 | 0.7 | 3 | A型 | 2~3 | ○ |
| TP-CTH-30 | 20 | 3.0 | 300 | 289 | 304 | 377 | 71 | 5 | 0.7 | 3 | A型 | 2~3 | ○ |
| TP-CTH-33 | 25 | 3.7 | 330 | 318 | 336 | 433 | 63 | 5 | 0.7 | 4 | A型 | 2~3 | ○ |
| TP-CTH-36 | 35 | 4.7 | 360 | 346 | 362 | 465 | 83 | 5 | 0.8 | 4 | A型 | 2~3 | ○ |
| TP-CTH-39 | 45 | 5.4 | 387 | 373 | 405 | 492 | 107 | 5 | 0.8 | 4 | A型 | 2~3 | ○ |
| TP-CTH-43 | 65 | 7.5 | 430 | 413 | 475 | 543 | 107 | 5 | 0.9 | 4 | A型 | 2~3 | ○ |
| TP-CTH-47 | 80 | 9.3 | 470 | 452 | 485 | 585 | 106 | 5 | 1.0 | 5 | A型 | 2~3 | ○ |
| TP-CTH-47H | 100 | 10.7 | 470 | 448 | 615 | 585 | 106 | 5 | 1.0 | 5 | A型 | 2~3 | ○ |
| TP-CTH-565 | 150 | 14.8 | 565 | 543 | 635 | 700 | 116 | 5 | 1.0 | 6 | B型 | 2~3 | ○ |
| TP-CTH-565H | 200 | 18.2 | 565 | 534 | 905 | 700 | 116 | 5 | 1.0 | 6 | B型 | 2~3 | ○ |
- 容器の材質変更は出来ますか？
出来ます。SUS316L があります。
- 圧力をかけられますか？
加圧は出来ません。加圧容器をご使用ください。
- 目盛りが付いているものが欲しい。
特注対応となります。任意の位置に目盛りを加工いたします。
- パッキンはシリコン以外の材質がありますか？
フッ素ゴムなどの材質があります。
