製品仕様

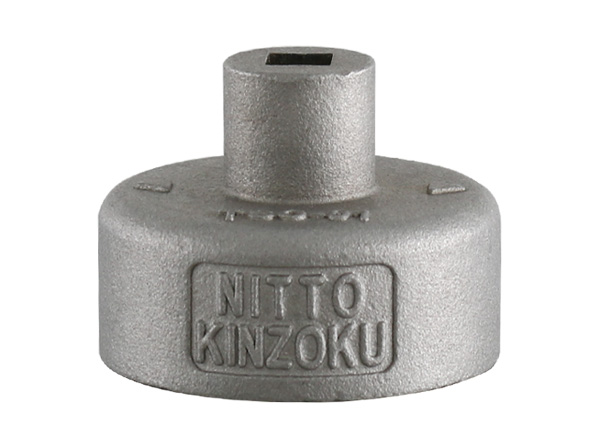

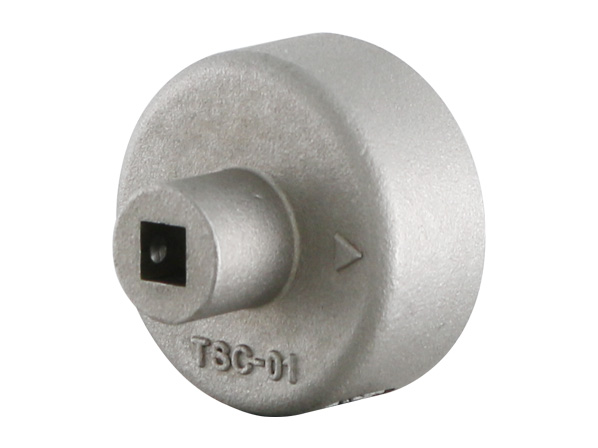

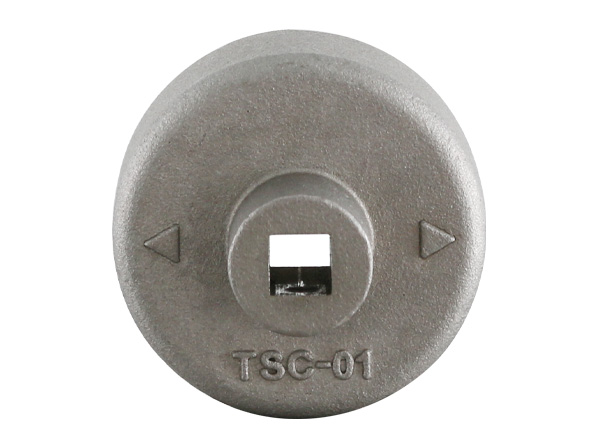

クランプバンド用のソケット

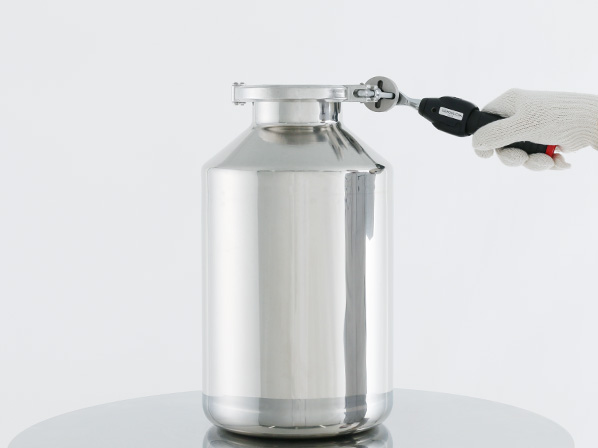

トルクレンチと組み合わせて、クランプバンドの締め付けトルクを標準化できます。

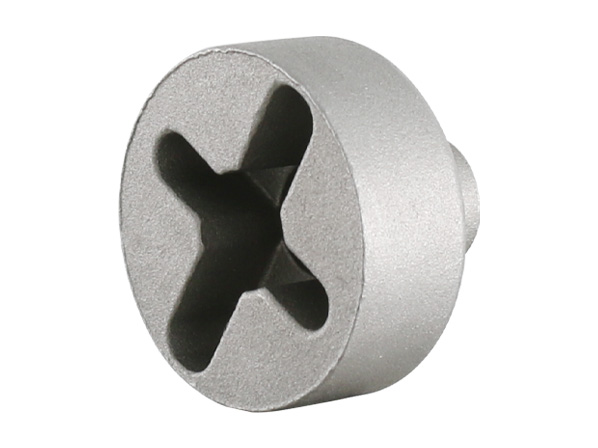

○ソケットをトルクレンチに装着後、表面の溝にクランプバンドの蝶ナットを差し込み使用します。
○トルクレンチで締め付けトルクを設定することで、締め付けのバラつきを防ぐことができます。
○サイズやメーカーの異なるクランプバンドでも、このソケットひとつで対応できます。
（対応メーカー・サイズはこちらをご覧ください。）
○TSCのサイズは3つあり、それぞれトルクレンチソケットの接続部分のサイズに合わせて用意していますが、溝の大きさはどれも変わりません。
○弊社のボトルとの相性についても、3種のサイズどれでも対応しています。
○ご利用中のクランプバンド対応品など、オーダーメイドでの設計・製作も承ります。
※トルクレンチは別売りです。
寸法参考図
サイズ表
| 質量 | 差込角 | 幅 | 全高 | 納期 | |
| 型式 | kg | sq | W | H | 日 |
| TSC-01 | 0.13 | 6.35 | 37 | 30 | 2～3 |
| TSC-02 | 0.13 | 9.5 | 37 | 30 | 2～3 |
| TSC-03 | 0.15 | 12.7 | 37 | 35 | 2～3 |
- 手持ちのクランプに合わせたものが欲しいのですが
-
お手持ちのクランプの仕様に合わせて製作いたしますので、お問い合わせください。
- 他のサイズでも作ってもらえますか？
-
寸法等ご希望をお聞かせください。
- このクランプバンドには使用できますか？
-
こちらをご覧ください。
- TSC-01/02/03の違いは何ですか？
-
トルクレンチに差し込むところ（差込角sq）のサイズが異なります。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- クランプバンド用レンチソケット【採用事例】ご好評につき製品化
製薬メーカー様 納入
○トルクを測りながらヘルールクランプバンドを締める工具のオーダーメイド事例です。
・ソケットをトルクレンチに装着後、表面の溝にクランプバンドの蝶ナットを差し込み使用します。
- 角型ステンレス容器【採用事例】ポリタンクからステンレス製への置き換えで長期的なコストを削減
機器メーカー様納入
○角型ポリタンクをステンレス（SUS304）で製作したオーダーメイド事例です。
