製品仕様
①容器…SUS304
パッキン【PQA】…シリコンゴム（食品衛生法適合品）
②ニップル…SUS304
③ボールバルブ…SCS14
④両ニップル…SUS304
⑤ねじ込みエルボ…SUS304

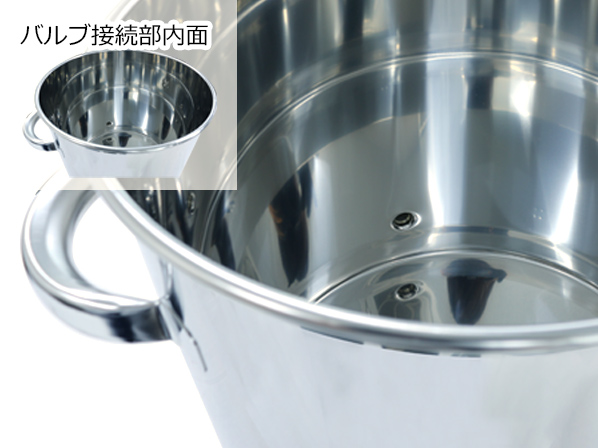

●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※排出時は蓋を開けてください。密閉したままですと排出されにくくなります。
容量：4L、7L、10L、15L、20L、25L、36L、65L、100L
特注対応にて、CTHV-39（45L）、CTHV-39H（50L）、CTHV-43H（70L）、CTHV-47（80L）も製作可能です。
JAN: 4560132184444
○中の液体を小分けするのに便利です。
○ステンレス製の容器とバルブ、PTFE製のバルブシールを使用しているため耐薬品性に優れています。
○容器にはパッキンとクリップが付属し、簡易密閉が可能です。移動の際に内容物がこぼれません。
○ノズルの先端にはねじ込み継手を使用している為、他の配管等へ接続が可能です。
台車に乗せられます。
容器運搬用台車【KMシリーズ】ご使用いただけます。
ノズルは干渉しません。
適用台車
・運搬用台車（SSゴム車）【KM】
・運搬用台車（SUSウレタン車）【KMS】
・導電車輪付運搬用台車（SSゴム車）【KMD】
・帯電防止車輪付運搬用台車（SUSウレタン車）【KMSD】
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 高さ | バルブ | ノズル長 | 納期 |
|---|---|---|---|---|---|---|---|
| L | kg | D | H | サイズ | W | 日 | |
| CTHV-18 | 4 | 1.4 | 180 | 180 | 1/4B | 111 | 2～3 |
| CTHV-21 | 7 | 1.7 | 210 | 210 | 1/4B | 111 | 2～3 |
| CTHV-24 | 10 | 2.2 | 240 | 240 | 1/4B | 111 | 2～3 |
| CTHV-27 | 15 | 2.9 | 270 | 270 | 3/8B | 124 | 2～3 |
| CTHV-30 | 20 | 3.4 | 300 | 300 | 3/8B | 124 | 2～3 |
| CTHV-33 | 25 | 4.2 | 330 | 330 | 3/8B | 124 | 2～3 |
| CTHV-36 | 36 | 5.7 | 360 | 360 | 3/4B | 166 | 2～3 |
| CTHV-43 | 65 | 8.6 | 430 | 450 | 3/4B | 166 | 2～3 |
| CTHV-47H | 100 | 13 | 470 | 600 | 1B | 193 | 2～3 |
- 【STV】と【CTHV】の違いとは何ですか？
蓋が異なります。【STV】はかぶせ蓋（ストック蓋）付き、【CTHV】は密閉蓋付きで本体付属のクリップで簡単に密閉できます。
- ボールバルブ付密閉容器【CTHV】と蛇口付容器【CTH-W】の違いとは何ですか？
【CTH-W】は一般的な蛇口（黄銅＋メッキ）が付いています。耐薬品性が求められる内容物の場合にはボールバルブ（ステンレス）付きの【CTHV】が適しています。
- 100L以上のバルブ付タンクが欲しいのですが・・・。
特注製作にて対応致しております。
- レベル計や継手の取り付けはできますか？

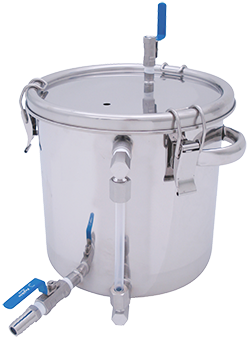

特注製作にてご希望の場所に取り付けいたします。
- バルブの種類や取り付け位置は変えられますか？
ご希望のバルブをご希望の場所へオーダーメイドで取り付けできます。
