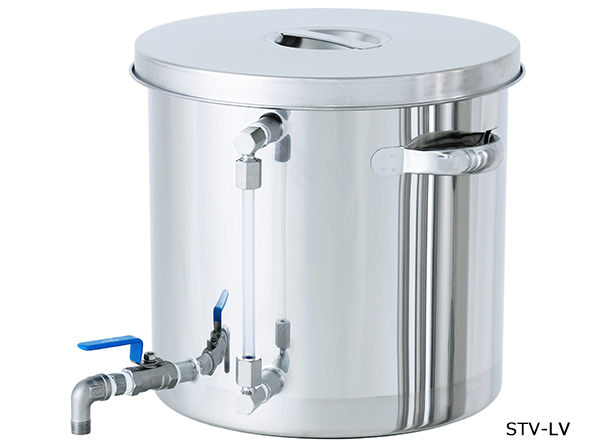

製品仕様
本体・蓋…SUS304
ニップル…SUS304
ボールバルブ…SCS14
両ニップル…SUS304
ねじ込みエルボ…SUS304
ユニオン継手…SUS316
チューブ…PFA
平鋼脚…SUS304/板厚3mm/幅25mm/本数3本/φ10mm穴付（STV-LV-FLのみ）
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
容量：20L、25L、36L、65L、100L
その他の容量も製作できます。
JAN: 4589691018502

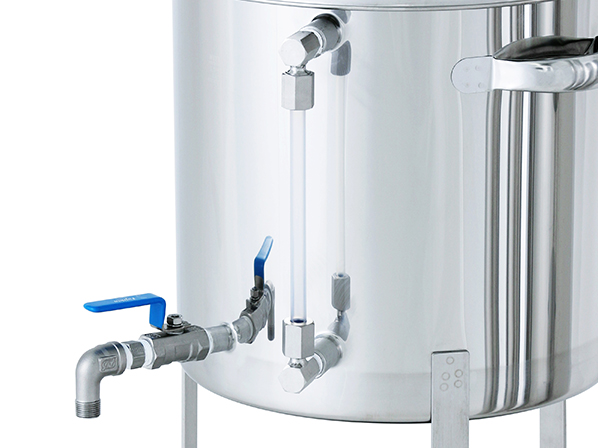

○バルブもステンレス製で、バルブのシールがPTFEの為耐薬品性に優れています。

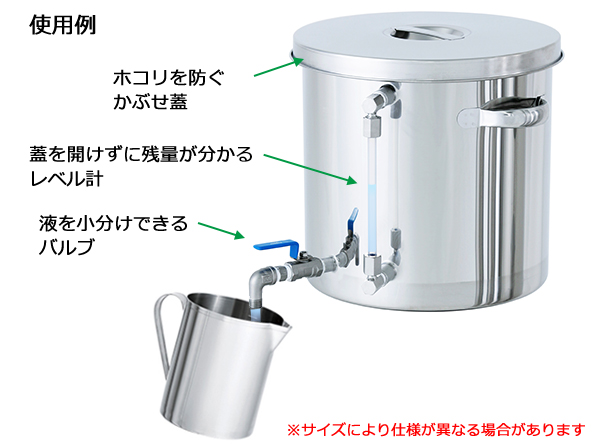

○蓋を開けずに残量を把握できるレベル計付きです。
○ノズルの先端は、ねじ込み継手の為、接続が可能です。
○ホコリの侵入を防ぐかぶせ蓋付きです。

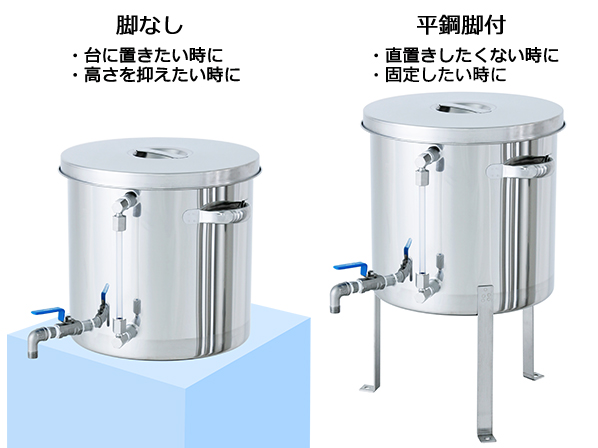

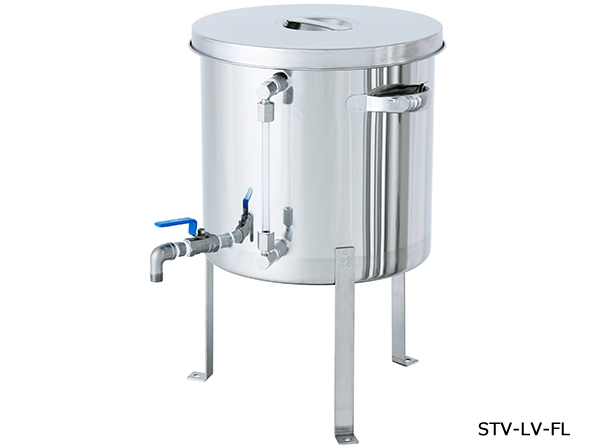

○【STV-LV-FL】背の高いビーカー・ボトルにも給水できるように、ノズルまでの高さを約200mmにしました。

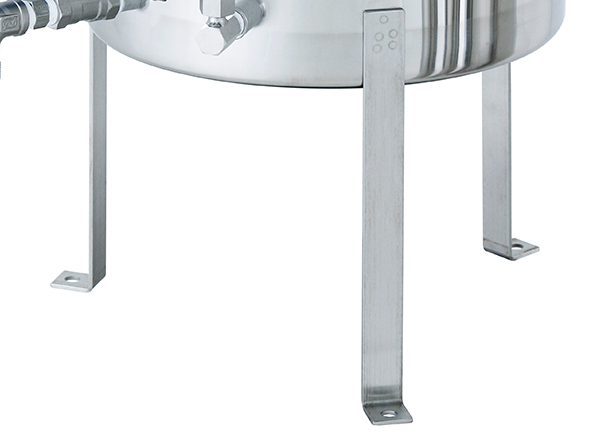

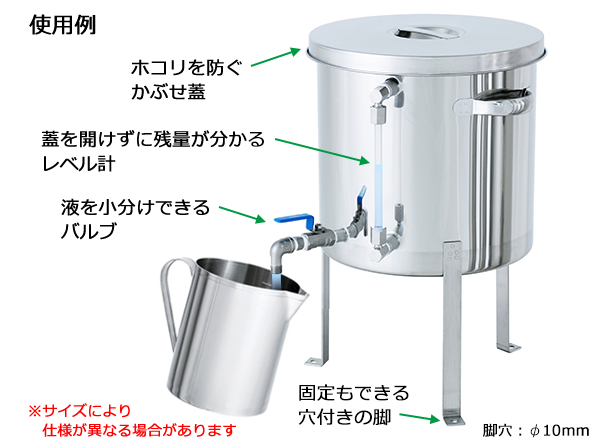

○【STV-LV-FL】容器を固定できるように、脚には10mmの穴が空いています。
密閉タイプもあります。
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内高 | バルブ | ノズル長 | 板厚 | 可視範囲 | 納期 |
|---|---|---|---|---|---|---|---|---|---|
| （脚なし） | L | kg | D | H | サイズ | W | t | L（目安） | 日 |
| STV-LV-30 | 20 | 3.5 | 300 | 300 | 3/8B | 124 | 0.8 | 6.1～16 | 15 |
| STV-LV-33 | 25 | 4.2 | 330 | 330 | 3/8B | 124 | 0.8 | 7.4～22 | 15 |
| STV-LV-36 | 36 | 5.6 | 360 | 360 | 3/4B | 166 | 0.9 | 8.8～29 | 15 |
| STV-LV-43 | 65 | 8.2 | 430 | 450 | 3/4B | 166 | 1.0 | 13～54 | 15 |
| STV-LV-47H | 100 | 12.3 | 470 | 600 | 1B | 193 | 1.2 | 15～90 | 15 |
- ボールバルブ付容器【STV】と蛇口付容器【ST-W】の違いとは何ですか？
【ST-W】は一般的な蛇口（黄銅＋メッキ）が付いています。耐薬品性が求められる内容物の場合にはボールバルブ（ステンレス）付きの【STV】が適しています。
- 100L以上のバルブ付タンクが欲しいのですが・・・。
特注製作にて対応致しております。
- 欲しい容量のタンクがない。
特注対応にてご希望の容量にて製作致します。
- バルブの種類やレベル計の取り付け位置は変えられますか？
ご希望のバルブで製作できます。また、レベル計はご希望の場所へ取り付けできます。
- 【STV】と【CTHV】の違いとは何ですか？
蓋が異なります。【STV】はかぶせ蓋（ストック蓋）付き、【CTHV】は密閉蓋付きで本体付属のクリップで簡単に密閉できます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
