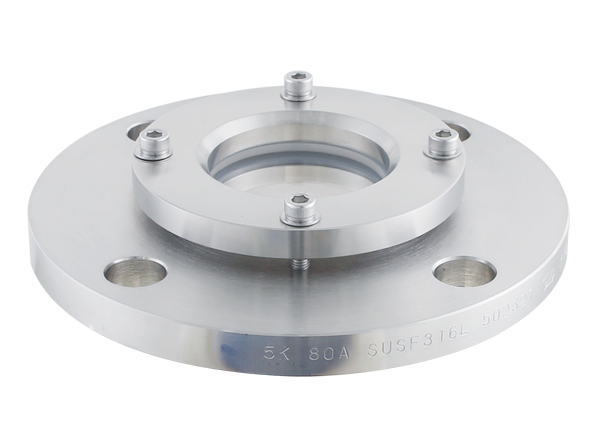

製品仕様
本体（接液部）…SUS316L
カバー・ボルト・ワッシャー…SUS304
平パッキン…シリコンゴム
窓…耐熱強化ガラス
サイズ(JIS)：5K,10K それぞれ50A～200A
耐圧：0.18MPa
耐食性に優れたSUS316Lを使用
接液部にはSUS316Lを使用しており、耐食性に優れています。また、窓枠とガラスとが固定されてはいるものの、ボルトを外してすべて分解することで、洗浄・滅菌できます。
高いサニタリー性が求められる現場に適した製品です。
【製品選定時に】こちらもお読みください
脱着を容易にしたフランジ接続の特注事例もあります
フランジをヘルールに変換するジョイント継手とヘルール式ののぞき窓を組み合わせた事例です。既存設備にはフランジで接続するものの、のぞき窓自体はヘルール接続とすることで脱着性を高めています。詳しくは「一体型のぞき窓(フランジ接続)」をご覧ください。
寸法参考図
サイズ表
| 型式 | フランジ | 質量 | 可視範囲 | 外径 | カバー外径 | 高さ | 耐圧強度 | 納期 |
|---|---|---|---|---|---|---|---|---|
| 呼び圧力・呼び径(JIS) | kg | D1 | D2 | D3 | H | (常温) | 日 | |
| NMB-5K50A | 5K・50A | 1.6 | 30 | 130 | 80 | 27 | 0.18MPa | 30 |
| NMB-5K65A | 5K・65A | 2.1 | 55 | 155 | 105 | 27 | 0.18MPa | 30 |
| NMB-5K80A | 5K・80A | 2.7 | 60 | 180 | 110 | 27 | 0.18MPa | 30 |
| NMB-5K90A | 5K・90A | 2.9 | 70 | 190 | 120 | 27 | 0.18MPa | 30 |
| NMB-5K100A | 5K・100A | 3.5 | 80 | 200 | 130 | 34 | 0.18MPa | 30 |
| NMB-5K125A | 5K・125A | 4.5 | 110 | 235 | 165 | 34 | 0.18MPa | 30 |
| NMB-5K150A | 5K・150A | 5.8 | 140 | 265 | 195 | 36 | 0.18MPa | 30 |
| NMB-5K175A | 5K・175A | 7 | 165 | 300 | 220 | 36 | 0.18MPa | 30 |
| NMB-5K200A | 5K・200A | 8.5 | 185 | 320 | 240 | 40 | 0.18MPa | 30 |
| 型式 | フランジ | 質量 | 可視範囲 | 外径 | カバー外径 | 高さ | 耐圧強度 | 納期 |
|---|---|---|---|---|---|---|---|---|
| 呼び圧力・呼び径(JIS) | kg | D1 | D2 | D3 | H | (常温) | 日 | |
| NMB-10K50A | 10K・50A | 2.4 | 35 | 155 | 85 | 29 | 0.18MPa | 30 |
| NMB-10K65A | 10K・65A | 3.2 | 60 | 175 | 110 | 31 | 0.18MPa | 30 |
| NMB-10K80A | 10K・80A | 3.4 | 65 | 185 | 115 | 31 | 0.18MPa | 30 |
| NMB-10K90A | 10K・90A | 3.6 | 75 | 195 | 125 | 31 | 0.18MPa | 30 |
| NMB-10K100A | 10K・100A | 4.1 | 90 | 210 | 140 | 36 | 0.18MPa | 30 |
| NMB-10K125A | 10K・125A | 6.4 | 110 | 250 | 170 | 38 | 0.18MPa | 30 |
| NMB-10K150A | 10K・150A | 7.8 | 145 | 280 | 200 | 40 | 0.18MPa | 30 |
| NMB-10K175A | 10K・175A | 8.4 | 170 | 305 | 225 | 40 | 0.18MPa | 30 |
| NMB-10K200A | 10K・200A | 9.3 | 195 | 330 | 250 | 42 | 0.18MPa | 30 |
- ライトは取り付けられますか？
特注にてご対応しますので、お問い合わせの際にお申しつけください。
- 窓に衝撃が加わるのを防ぐために、ガラスの上部にカバーを取り付けられますか？
特注にてご対応しますので、カバーを取り付ける目的とともに営業担当にお伝えください。
- 窓をガラス以外の材質に変更できますか？
特注にてアクリルなどに変更できます。詳しくはお問い合わせください。
- フランジとはなんですか？
高温・高圧の配管用に使用されることの多い継手です。詳しくはこちらをご覧ください。
- 容器内が真空状態でも使用できますか？
使用できます。
