製品仕様
本体（接液部）…SUS316L
カバー・ボルト・ワッシャー…SUS304
平パッキン…シリコンゴム
窓…耐熱強化ガラスワイパー 接液部：SUS316L その他：SUS304
ワイパーブレード：PTFE
軸部Oリング：バイトンサイズ(JIS)：5K,10K それぞれ65A～200A
耐熱温度：100℃
※パッキンの材質を変更すれば最高200℃程度まで使用可能です。
詳しくはお問い合わせください。耐圧強度（常温）：0.18MPa
※フランジへの接続に必要な部品（ボルトやガスケットなど）は別売りです。

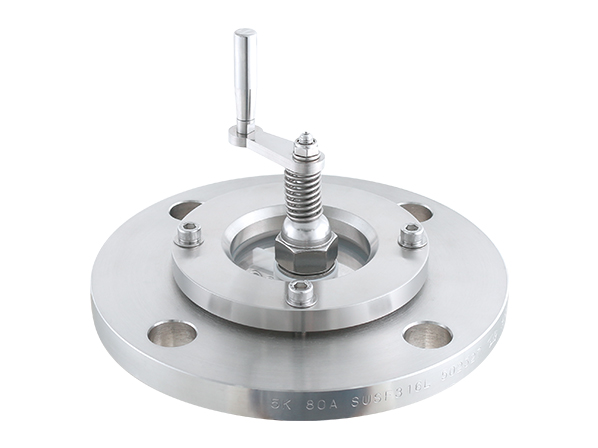

○ヘルール接続の【NMBW】ワイパー付のぞき窓(一体型)をベースに、フランジ接続できるようにしたのぞき窓です。

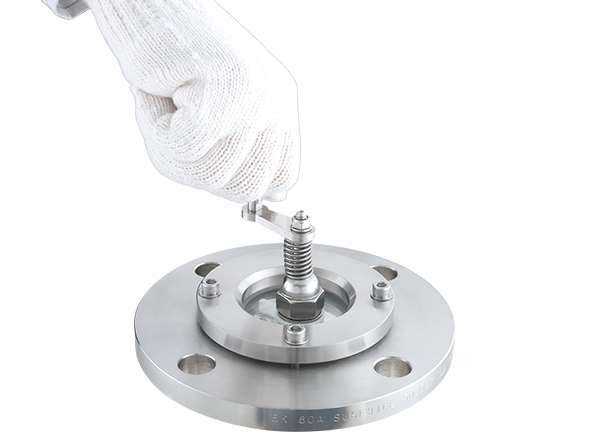

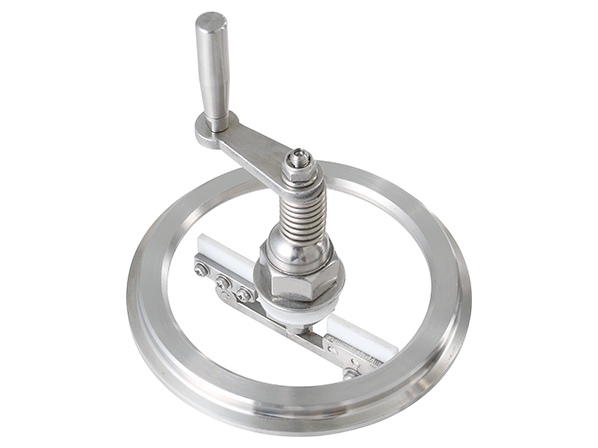

〇ハンドルを回すと、内側のワイパーブレードが回転し、汚れや水滴をふき取ることができます。
○既存設備のフランジに取り付けることで、容器の蓋を開けなくても容器内部の状態を確認できます。
○のぞき窓を容器から取り外す際にもガラスは脱落せず、安全です。
○接液部はSUS316Lで耐食性に優れています。
○ワイパーが付属しないタイプもあります。
湯気のせいで中が見えない…を解決します！
湯気で窓が曇ってしまったり、内容物が飛散し窓に付着してしまうと、のぞき窓の視界が遮られてしまいます。
そのようなときでもこのワイパー付きののぞき窓であれば、内側のブレードを回転させるだけであっという間に視界が復活し、内部をいつでもしっかり確認できます。

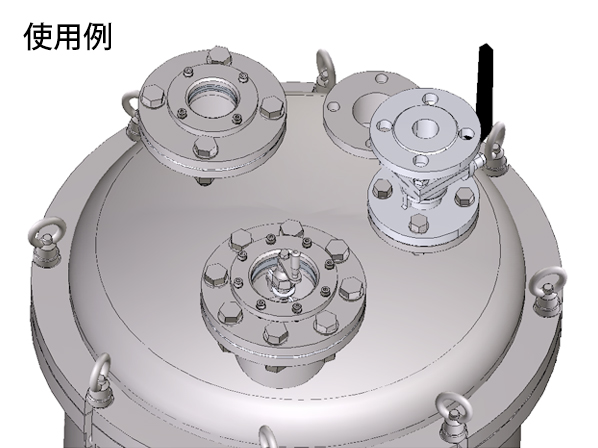

フランジに取り付けできるのぞき窓
フランジ接続になっていますので、蓋にフランジのあるタンクへの取り付けが可能です。
脱着のしづらさを解消したオーダーメイド事例
フランジをヘルールに変換するジョイント継手とヘルール式ののぞき窓を組み合わせた事例です。既存設備にはフランジで接続するものの、のぞき窓自体はヘルール接続とすることで、メンテナンスの際の着脱性を高めています。
のぞき窓をご検討中の方におすすめのコンテンツ

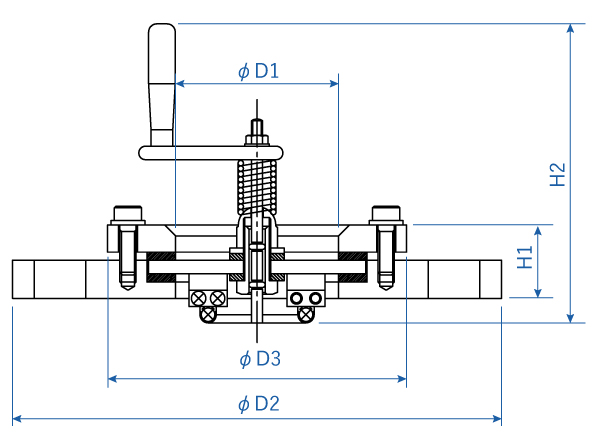

寸法参考図
サイズ表
| 型式 | フランジ | 質量 | 可視範囲 | 外径 | カバー外径 | 高さ | 高さ | 納期 |
|---|---|---|---|---|---|---|---|---|
| 呼び圧力・呼び径(JIS) | kg | D1 | D2 | D3 | H1 | H2 | 日 | |
| NMBW-5K65A | 5K・65A | 2.3 | 55 | 155 | 105 | 27 | 110 | 30 |
| NMBW-5K80A | 5K・80A | 3.0 | 60 | 180 | 110 | 27 | 110 | 30 |
| NMBW-5K90A | 5K・90A | 3.4 | 70 | 190 | 120 | 27 | 131 | 30 |
| NMBW-5K100A | 5K・100A | 4.0 | 80 | 200 | 130 | 34 | 131 | 30 |
| NMBW-5K125A | 5K・125A | 5.3 | 110 | 235 | 165 | 34 | 131 | 30 |
| NMBW-5K150A | 5K・150A | 7.0 | 140 | 265 | 195 | 36 | 131 | 30 |
| NMBW-5K175A | 5K・175A | 8.5 | 165 | 300 | 220 | 36 | 131 | 30 |
| NMBW-5K200A | 5K・200A | 10.5 | 185 | 320 | 240 | 40 | 156 | 30 |
| 型式 | フランジ | 質量 | 可視範囲 | 外径 | カバー外径 | 高さ | 高さ | 納期 |
|---|---|---|---|---|---|---|---|---|
| 呼び圧力・呼び径(JIS) | kg | D1 | D2 | D3 | H1 | H2 | 日 | |
| NMBW-10K65A | 10K・65A | 3.5 | 60 | 175 | 110 | 31 | 110 | 30 |
| NMBW-10K80A | 10K・80A | 3.8 | 65 | 185 | 115 | 31 | 131 | 30 |
| NMBW-10K90A | 10K・90A | 4.1 | 75 | 195 | 125 | 31 | 131 | 30 |
| NMBW-10K100A | 10K・100A | 4.8 | 90 | 210 | 140 | 36 | 131 | 30 |
| NMBW-10K125A | 10K・125A | 7.2 | 110 | 250 | 170 | 38 | 131 | 30 |
| NMBW-10K150A | 10K・150A | 9.0 | 145 | 280 | 200 | 40 | 131 | 30 |
| NMBW-10K175A | 10K・175A | 9.9 | 170 | 305 | 225 | 40 | 131 | 30 |
| NMBW-10K200A | 10K・200A | 12 | 195 | 330 | 250 | 42 | 156 | 30 |
- ライトは取り付けられますか？
特注にてご対応しますので、お問い合わせの際にお申しつけください。
- 窓に衝撃が加わるのを防ぐために、ガラスの上部にカバーを取り付けられますか？
特注にてご対応しますので、カバーを取り付ける目的とともに営業担当にお伝えください。
- 窓をガラス以外の材質に変更できますか？
特注にてアクリルなどに変更できます。詳しくはお問い合わせください。
- フランジとはなんですか？
高温・高圧の配管用に使用されることの多い継手です。詳しくはこちらをご覧ください。
- 容器内が真空状態でも使用できますか？
使用できます。
